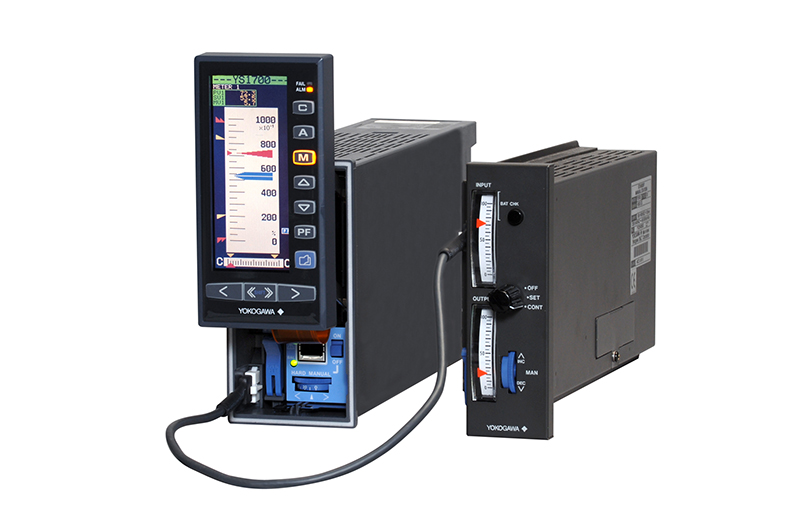

Одноконтурные контроллеры с индикацией серии YS1000

  • Четкий, контрастный цветной ЖК-дисплей
  • Отображение данных в виде численных значений, трендов, гистограмм, отображение сигнализаций и информационных сообщений
  • Различные режимы управления (одноконтурный, каскадный, переключение 2 входов, программируемый (только для 1700)
  • До 8 аналоговых входов на контроллер (1700 с внешней клеммной колодкой)
  • Опция прямого входа (прямое подключение термопар, термометров сопротивления, потенциометров и других сигналов)
  • Период управления от 0,1 с
  • Программирование с помощью функциональных блоков (только для 1700)
  • Высокая надежность. Благодаря двойному ЦПУ (одно для регулирования и одно для отображения) отображение и ручные операции допускаются даже при отказе одного ЦПУ из двух. Цепи ручного управления, проложенные отдельно от цифровых цепей, позволяют подстраивать выход контроллера вручную во время отказа цифровой цепи, включая отказ двух ЦПУ
  • Защита лицевой панели соответствует стандарту водопроницаемости IP54

Характеристика

YS1700

YS1500

YS1360

YS1350

YS1310

Макс. число контуров

управления

2

1

0

0

0

Аналоговые

входы

Тип входа

1–5 В пост. тока

Прямой

вход

мВ, мА, TCRTD, потенциометр, частотный вход

Количество

5 (8),

4 (7) + 1 прямой вход

5, 4 + 1

прямой вход

2 + 1

прямой вход

1 + 1

прямой вход



 Погрешность



±0,1 % шкалы для входа 1–5 В; ±0,5 % для прямого входа

Период управления

0,05; 0,1 и 0,2 с (программируемый  режим),

0,1 с (многофункциональный  режим)

0,1 с

-

-

-

Управляющий выход

(MV)

Тип

4–20 мА, 1-5 В пост. тока

1–5 В пост. тока

-

Количество



3 (4)

3

2

1

-

Дискретные

входы

Количество

DI/DO (станд.) + 4 DI с внешней  колодкой

DI/DO

2

Макс. 1

(отключение подсветки)

Дискретные

 выходы

сигнализации

Количество

DI/DO (станд.) + 4 DO с  внешней колодкой

DI/DO

3

Макс. 6

Функция

Верх. предел PV, нижний  предел PV, верх. предел отклонения и др.

Верхний предел PV, нижний  предел PV, состояние С/М

Два верхнего предела PV,  два нижнего предела PV

Питание внешнего контура



1 выход 24 В постоянного тока



Программирование

Тип

Функциональные блоки

-

Кол-во шагов

400 блоков

Связь (опция)

RS-485, Ethernet

Прочие

характеристики

Напряжение

питания

24 В пост. тока ±10 % или 100 В переменного тока ±10 %;

135 В пост тока ±10 % или  220 В переменного тока ±10 %

Потребляемая

 мощность

Макс. 30 ВА

Передняя панель

Пыле- и влагозащищенная IP56 (только базовый тип)

Масса

Макс. 1,6 кг

Габариты

144 × 72 × 250 мм (базовый тип)
