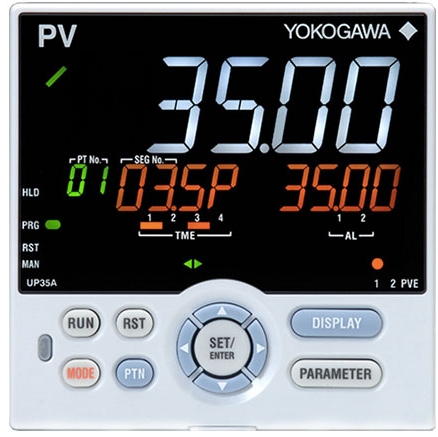

Программные контроллеры UP35A/UP55A серии UTAdvanced

  • Возможность создания программных шаблонов — временной зависимости уставки в виде температурного профиля
  • Большой цветной ЖК-дисплей с возможностью прокрутки текста
  • Различные режимы управления (одноконтурный, каскадный, управление с переключением PV, с удержанием PV, автоселектор и др.)
  • Встроенные алгоритмы управления (ПИД-регулирование, двухпозиционное регулирование, нагрев/охлаждение, выборочное ПИ-регулирование, упреждающее регулирование и др.)
  • Программирование с помощью релейно-контактной логики (Ladder Diagram), синхронизация с ПИД, и свободно программируемые дискретные входы/выходы (до 8 DI и 18 DO)
  • Использование нечеткой логики для улучшения качества регулирования (подавление перерегулирования и рысканья)
  • Универсальные входные и выходные сигналы
  • Настройка и конфигурирование устройства могут осуществляться без подачи питания на прибор с помощью ПО LL50A
  • Компактные размеры

Характеристика

UP55A

UP35A

Вход переменной процесса (PV)

Тип входа

Универсальный вход (TCRTDDCADCV)

Погрешность

±0,1 % от диапазона

Период управления



100, 200 мс

200 мс

Отображение PV и уставки (SV)



Численное значение (5 разрядов), гистограмма

Управляющий выход (MV)

Тип

Релейный, импульс напряжения, ток

Алгоритм

Двухпозиционный (ПУСК / СТОП), ПИД (непрерывный, пропорционально-временной ),

нагрев / охлаждение,  пропорционально-позиционный

Дискретные входы

Количество

8 (станд.) 9 (макс.)

3 (станд.) 8 (макс.)

Дискретные выходы

Количество

8 (станд.) 18 (макс.)

3 (станд.) 8 (макс.)

Дополнительные аналоговые входы

Количество

3 (макс.)

1 (макс.)

Ретрансляционный выход

Количество

1

Программные шаблоны

Количество

30

2 (станд.) 4 (макс.)

Максимальное количество  сегментов

 программ

На программу

99

20

Всего

300

20 (станд.) 40 (макс.)

Релейно-контактные схемы (Ladder Diagram)

Количество шагов

500 (макс.)

300 (макс.)

Команды

13 базовых, 73 дополнительных

Питание внешнего контура

1 точка — 15 В пост. тока (вместо ретрансляционного выхода)

1 точка — 21,6 ~28,0 В пост. тока (опция)

Связь (опция)

Количество портов

1 или 2

1

Тип

RS-485, Ethernet, открытые сети (CC-Link, DeviceNet, PROFIBUS-DP)

Прочие характеристики

Напряжение питания

100–240 В перем. тока (+10 %,–15 %) или 24 В пост. тока / перем. тока (+10 %, –15 %) (опция)

Потребляемая мощность

Макс. 18 ВА (7 Вт)

Макс. 18 ВА (7 Вт)

Передняя  панель

Пыле- и влагозащищенная (IP56)

Масса

Макс. 0,5 кг

Габариты

1/4 DIN

1/4 DIN

UP55A.pdf
