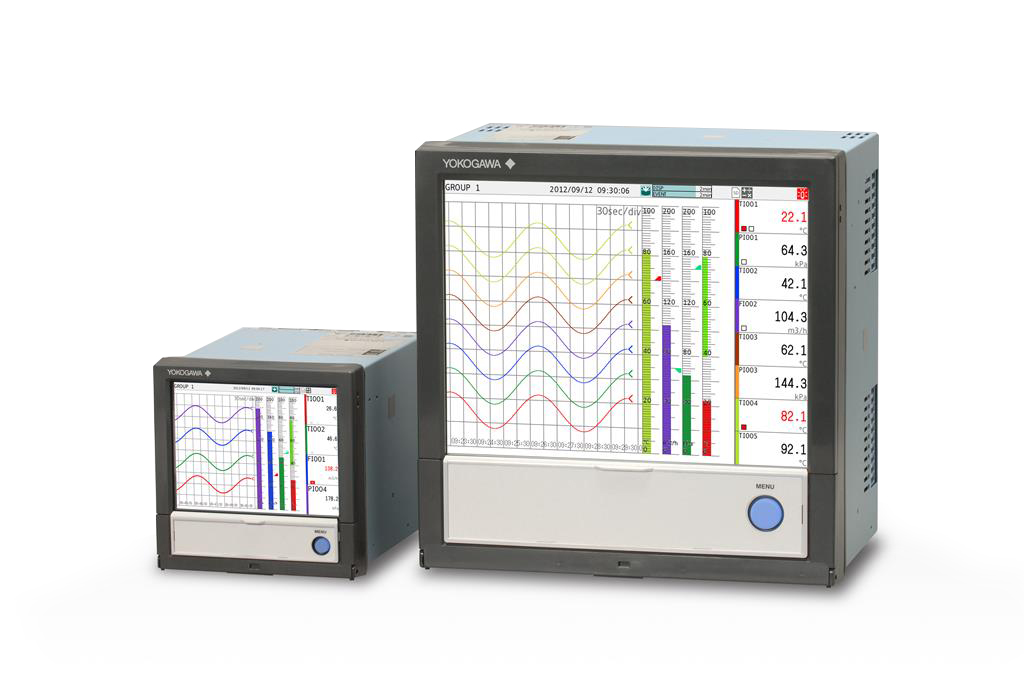

Безбумажные регистраторы GX-GP серии SMARTDAC+

  • Сенсорный экран.
  • Гибкая модульная архитектура.
  • Возможность создания пользовательских дисплеев (мнемосхем).
  • Возможность подключения максимально до 450 измерительных каналов с использованием модулей расширения.
  • Высокая точность и скорость измерений, период опроса от 1 мс на канал.
  • Два независимых интервала измерений.
  • Функции ПИД-регулирования, до 20 контуров управления на систему.
  • Математические вычисления и управляющая логика.
  • Широкие сетевые возможности – Modbus, EtherNet/IP, OPC-UA.
  • Возможность регистрации до 1000 тегов на устройство (с учетом внешних каналов).
  • Возможность генерации отчетов и прямой вывод на принтер.
  • Высокая степень защиты данных.
  • Высокое напряжение пробоя между входными клеммами.
  • Пыле- и влагозащищенная передняя панель (IP65).
  • Дисплей устойчив к воздействию агрессивных сред:

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Монтажное исполнение

GX: Монтаж в панель;

GP: Переносное

Функции индикации

Дисплей

GX10/GP10: Цветной ЖК-дисплей, диагональ 5,7”;

GX20/GP20: Цветной ЖК-дисплей, диагональ 12,1”

Сенсор

Резистивный тип (возможность работы  в перчатках);

Поддержка двух точек касания (возможность масштабирования);

Рукописные сообщения

Отображение данных

Тренды, гистограммы, численные значения, сводки, журналы и др.;

Поддержка мультипанельных дисплеев;

Создание пользовательских дисплеев (мнемосхем);

Логарифмическая шкала;

Возможность добавления тега для каждого канала

Отчеты

Таблицы Excel, PDF

Язык интерфейса

Русский

Функции

регистрации

Кол-во разъемов под модули

ввода/вывода

GX10/GP10: 3;

GX20/GP20: 10;

GX60: 6

Макс. кол-во каналов

GX10/GP10: 30; 100 (c блоком расширения);

GX20/GP20: 100; 450 (c блоком расширения)

Период опроса

От 100 мс в нормальном режиме;

От 1 мс в высокоскоростном режиме;

Поддержка двух независимых периодом опроса

Память

Встроенная энергонезависимая память 500 Мб (стандартно) или 1,2 Гб (опционально);

Поддержка SD, до 32 Гб (1 Гб в комплекте);

Поддержка USB (опционально)

Функции

управления

Количество контуров/каналов на 1 модуль GX90UT

2 контура управления (до 20 на систему)

2 аналоговых входа (универсальных)

2 аналоговых выхода

8 дискретных входов

8 дискретных выходов

Тип управляющего выхода

Аналоговый (4-20 мА);

Импульсный (ШИМ)

Режимы управления

Одноконтурный, каскадный, переключение переменной процесса

Алгоритмы управления

ПИД, позиционное регулирование (вкл./выкл.), нагрев/охлаждение, ручное управление

Период управления

От 100 мс

Другие функции

Автонастройка параметров ПИД;

Подавление перерегулирования и рысканья

Вычислительные

функции

Операции

Арифметические, дифференциальные,  логические, статистические

Кол-во каналов

До 200 вычислительных каналов;

До 50 логических выражений

Функции связи

Ethernet (HTTP, FTP, E-mail, SMTP, DHCP, Modbus/TCP, EtherNet/IP, OPC-UA, связь с цифровыми анализаторами мощности Yokogawa серии WT);

RS-232 (связь с ПК)

RS422A/485 (Modbus RTU)

Дополнительные

функции

Прямой вывод на печать

Отчеты, снимки экрана

Мониторинг с помощью мобильных устройств

iOS, Android

Основные

характеристики

Напряжение питания

GX: 100–240 VAC, 24 VDC

GP: 100–240 VAC, 12 VDC (GP10)

Выдерживаемое напряжение между клеммами в/в

1000 В в течение 1 мин;

400 В в течение 1 мин (модуль с пониженным выдерживаемым напряжением)

Защита передней панели

IP65

Модули ввода/вывода

Модель

GX90XA

GX90XD

GX90XP

GX90YD

Название

Модуль аналоговых входов

Модуль дискретных входов

Модуль импульсных входов

Модуль дискретных выходов

Тип каналов

Универсальный (TC, RTD, DCV, DCA, DI)

Открытый коллектор (5 В пост. тока), сухой контакт

Импульсы напряжения, открытый коллектор (5 В пост. тока), сухой контакт

Контакты реле

Кол-во каналов

4 (высокоскоростной  модуль)

6 (модуль змерения сопротивления)

10

16

10

6

Тип клемм

Винтовые, зажимные

Винтовые, зажимные

Винтовые,зажимные

Винтовые

Тип сканера  переключения  входов

Твердотельное реле,

электромагнитное реле (повышенная помехоустойчивость),

отсутствует (высокоскоростной модуль)

Количество портов LAN

Модель

GX90YA

GX90WD

GX90UT

GX90EX

Название

Модуль аналоговых выходов

Модуль дискретных входов /выходов

Модуль ПИД-регулирования

Модуль расширения ввода/вывода

Тип каналов

Выходы постоянного тока

DI: открытый коллектор (5 В пост. тока), сухой контакт

DO: контакты реле

AI: универсальный

AO: аналоговый, импульсный

DI: открытый коллектор, сухой контакт

DO: открытый коллектор

Кол-во каналов

4

DI: 8

DO:6

AI: 2

AO: 2

DI: 8

DO: 8

Тип клемм

Винтовые, зажимные

Винтовые

Винтовые

Тип сканера переключения  входов

Количество портов LAN

2
