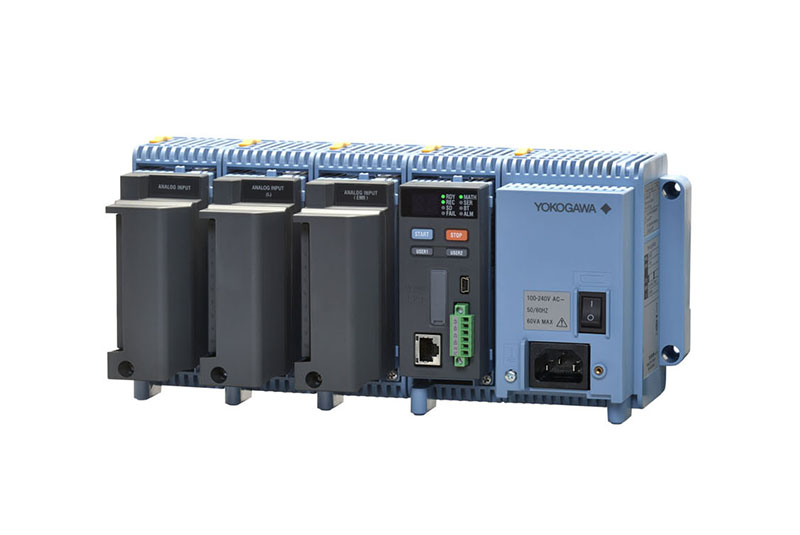

Системы сбора данных GM серии SMARTDAC+

  • Гибкая модульная архитектура.
  • Возможность подключения до 420 аналоговых каналов.
  • Возможность создания распределенной системы сбора данных.
  • Высокая точность и скорость измерений, период опроса от 1 мс на канал.
  • Два независимых интервала измерений.
  • Функции ПИД-регулирования, до 20 контуров управления на систему.
  • Математические вычисления и управляющая логика.
  • Широкие сетевые возможности – Modbus, EtherNet/IP, OPC-UA.
  • Возможность регистрации до 1000 тегов на систему (с учетом внешних каналов).
  • Конфигурация и мониторинг системы посредством web-браузера.
  • Бесплатное ПО Universal Viewer для мониторинга и вывода данных на печать.
  • Широкий диапазон рабочих температур (от –20 до 60 оС).
  • Высокое напряжение пробоя между входными клеммами.
  • Высокая степень защиты данных.

Функции индикации

Дисплей

2 x 7-сегментных LED-дисплея

Отображение данных

Режим работы, ошибки выполнения операции, блокировка кнопок, информация об установке модуля

Отчеты (опционально)

Open Office XML, PDF

Функции

 регистрации

Кол-во модулей

До 10 модулей при конфигурации без корзин расширения;

до 42 модулей при распределенной конфигурации (до 6 модулей в каждой корзине)

Макс. кол-во каналов

Макс. 500 каналов I/O (420 каналов только AI)

Период опроса

От 100 мс в нормальном режиме;

От 1 мс в высокоскоростном режиме;

Поддержка двух независимых периодов опроса

Карта памяти

Встроенная энергонезависимая память 500 Мб или 1,2 Гб (опционально);

поддержка SD, до 32 Гб (1 Гб в комплекте);

поддержка USB (опционально)

Функции

 управления

Количество контуров/каналов на 1 модуль GX90UT

2 контура управления (до 20 на систему)

2 аналоговых входа (универсальных)

2 аналоговых выхода

8 дискретных входов

8 дискретных выходов

Тип управляющего выхода

Аналоговый (4-20 мА);

Импульсный (ШИМ)

Режимы управления

Одноконтурный, каскадный, переключение переменной процесса

Алгоритмы управления

ПИД, позиционное регулирование (вкл./выкл.), нагрев/охлаждение, ручное управление

Период управления

От 100 мс

Другие функции

Автонастройка параметров ПИД;

Подавление перерегулирования и рысканья

Вычислительные  функции

Операции

Арифметические, дифференциальные, логические, статистические

Кол-во каналов

До 200 вычислительных каналов;

До 50 логических выражений

Функции связи

Ethernet (HTTP, FTP, E-mail, SMTP, DHCP,

Modbus/TCP, EtherNet/IP, OPC-UA, связь с цифровыми анализаторами мощности Yokogawa серии WT);

RS-232 (связь с ПК)

RS422A/485 (Modbus RTU);

Bluetooth (опционально)


Модули ввода/вывода

Модель

GX90XA

GX90XD

GX90XP

GX90YD

Название

Модуль аналоговых  входов

Модуль дискретных  входов

Модуль импульсных  входов

Модуль дискретных  выходов

Тип каналов

Универсальный (TC, RTD, DCV, DCA, DI)

Открытый коллектор (5 В пост. тока), сухой контакт

Импульсы напряжения, открытый коллектор (5 В пост. тока), сухой контакт

Контакты реле

Кол-во каналов

4 (высокоскоростной модуль)

6 (модуль  измерения сопротивления)

10

16

10

6

Тип клемм

Винтовые, зажимные

Винтовые, зажимные

Винтовые, зажимные

Винтовые

Тип сканера переключения входов

Твердотельное реле,

электромагнитное реле (повышенная помехоустойчивость),

отсутствует (высокоскоростной модуль)

Количество портов LAN


Модель

GX90YA

GX90WD

GX90UT

GX90EX

Название

Модуль аналоговых выходов

Модуль дискретных входов/выходов

Модуль ПИД- регулирования

Модуль расширения ввода/вывода

Тип каналов

Выходы постоянного тока

DI: открытый коллектор (5 В пост. тока), сухой контакт

DO: контакты реле

AI: универсальный

AO: аналоговый, импульсный

DI: открытый коллектор, сухой контакт

DO: открытый коллектор

Кол-во каналов

4

DI: 8

DO:6

AI: 2

AO: 2

DI: 8

DO: 8

Тип клемм

Винтовые, зажимные

Винтовые

Винтовые

Тип сканера переключения входов

Количество портов LAN

2
