Измеритель мощности анализатор качества электропитания PF8000/PF6000

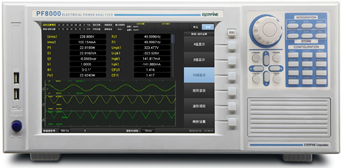

PF8000 – это точный анализатор с высокой частотой выборки и широкими входными диапазонами измерения тока и напряжения. Он пригодиться для разработки и тестирования различных устройств, таких как электромобили, высокоскоростные поезда, солнечные и ветроэлектростанции, электродвигатели, трансформатор, топливные элементы, энергосберегающие лампы, импульсные блоки питания.

• Модули измерения мощности и электродвигателя содержат ПЛИС (FPGA) и многоканальную систему синхронизации,  усовершенствованную цифровую выборку и обработку данных и гарантируют,  что все данные не имеют пропусков в непрерывном процессе измерения и позволяют восстановить аутентичный сигнал из сохранённых данных.

• Адаптивный выбор частоты выборки

Адаптивный выбор частоты выборки реализуется с помощью контроля и анализа входного сигнала  в реальном времени.

• Курсорные измерения

 Индицируется измеренное значение в месте нахождения курсора

•  Сохранение или загрузка измеренных данных и настроек с помощью прикладного ПО с ПК.

Воспроизведение архивных данных и осциллограмм с удобной скоростью.

• Интерфейсы связи с ПК и ПО

 Прибор имеет следующие интерфейсы USB, LAN, RS-232 и GP-IB. Предоставляется специальное ПО, которое может быстро проверить настройку параметров измерения и запись данных и осциллограмм и т.д.

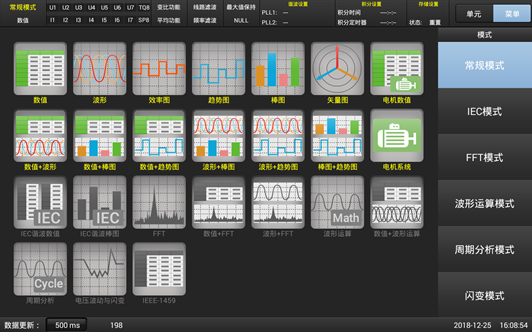

Измерительные функции

• до 8 каналов измерения мощности одновременно

 8 входных канала могут обеспечить синхронное измерение трёхфазного входа и выхода, включая ток, напряжение и частоту. Модули анализа могут быть использованы в каждом канале. Каждый канал имеет собственную ПЛИС, которая контролирует два АЦП, что обеспечивает синхронное измерение тока и напряжения. Также автоматическая компенсация гарантирует высокую точность измерения активной и полной мощности.

• Измерение уровня гармонических искажений

В режиме измерения гармоник прибор может одновременно анализировать основной сигнал и гармонические искажения (THD) двух сигналов с частотой в диапазоне от 0,5 Гц до 2,6 кГц. Прибор имеет полосу пропускания от постоянного тока до 5 МГц и частоту выборки 2 Мвыб/с. Что позволит измерять уровень до 500 гармоники при корректной настройке.

• Анализ гармоник

Одновременный анализ по БПФ по двум каналам. Обеспечивается дополнительный инструмент для анализа эффективного использования энергии.

• Анализ гармоник согласно IEC

 Функция анализа гармоник согласно IEC отвечает стандарту IEC61000-3-2 и IEC61000-4-71.

•  Использование в схемах соединения треугольником и двойной векторный анализ

Для электрических параметров, которые не могут не могут быть измерены напрямую как в схеме соединения треугольником  мы можем использовать специализированную функцию для пересчета из измеренных параметров, таких как линейное напряжение и фазный ток и т.п.

Трехфазная векторная диаграмма может быть использована для анализа фазовых углов. Такие векторные диаграммы могут быть показаны для входа и выхода, позволяя анализировать их соотношение.

•  Осциллографический режим

 Управляйте отображаемой осциллограммой, чтобы получить мгновенную форму тока/напряжения, подавить шумы и т.п.

•  Анализ каждого периода сигнала

 Вычисляется напряжение, ток, мощность и другие параметры каждый период входного сигнала, в соответствии с синхросигналом.

•  Флуктуации и фликер

Можно получить значения dmax, Tmax, Pst, Plt, IFS, CPF и другие параметры относящиеся к провалам напряжения и фликеру согласно последним стандартам IEC61000-3-3 и IEC61000-4-15.

• Тестирование электродвигателя

Можно получить значения скорости вращения, момента, механической мощности, электрического фазового угла, синхронной скорости, пробуксовки и других параметров электродвигателя. Кроме этого можно вычислить общую эффективность и эффективность двигателя.

• Алгоритм расчета мощности по IEEE-1459

Реактивная мощность, коэффициент мощности  и другие параметры вычисляются на основе стандарта IEEE-1459, чтобы представить реальное состояние системы и обеспечить  количественное эталонное значение для анализа  не синусоидальных систем.

• Функция анализа МРРТ/LVRT

В солнечной электрогенерации управление МРРТ может эффективно использовать напряжение, генерируемое фотоэлементами, чтобы максимизировать собранную энергию. Функция мгновенной пиковой мощности может отслеживать всплески и провалы мощности, и соответствующие токи и напряжения.

При сбоях и падении напряжения в сети, все инверторы, использующиеся в генерации должны сохранять подключение к сети некоторое время, для поддержания нормальной работы сети. Так образом анализ LVRT инверторов является основным требованием.

• Функция анализа потребления

Поддерживаются следующие режимы: ручной, стандарт, непрерывный, стандарт в реальном времени и непрерывный в реальном времени. Время интегрирования может быть выбрано заранее.

•  Функция выбора коэффициента преобразования

Пользователь может использовать трансформатор напряжения(PT), трансформатор тока (CT) или датчик тока с выходом напряжения для расширения измеряемого диапазона.

•  Функция усреднения

 Пользователь может использовать функцию усреднения (AVG) при нестабильном сигнале.

Широкий спектр применений

• Оценка эффективности инверторов и электрических машин

Порядок измеряемой PF8000 гармоники до 500, два генератора ФАПЧ работают одновременно как и  шесть входных каналов. Эффективность инвертора и эффективность преобразования электроэнергии в механическую можно получить с использованием измеряемых входной и выходной электрических энергий, а также механической энергии.

Точные измерения напряжения, тока, мощности, коэффициента гармоник и других параметров светодиодных ламп.
