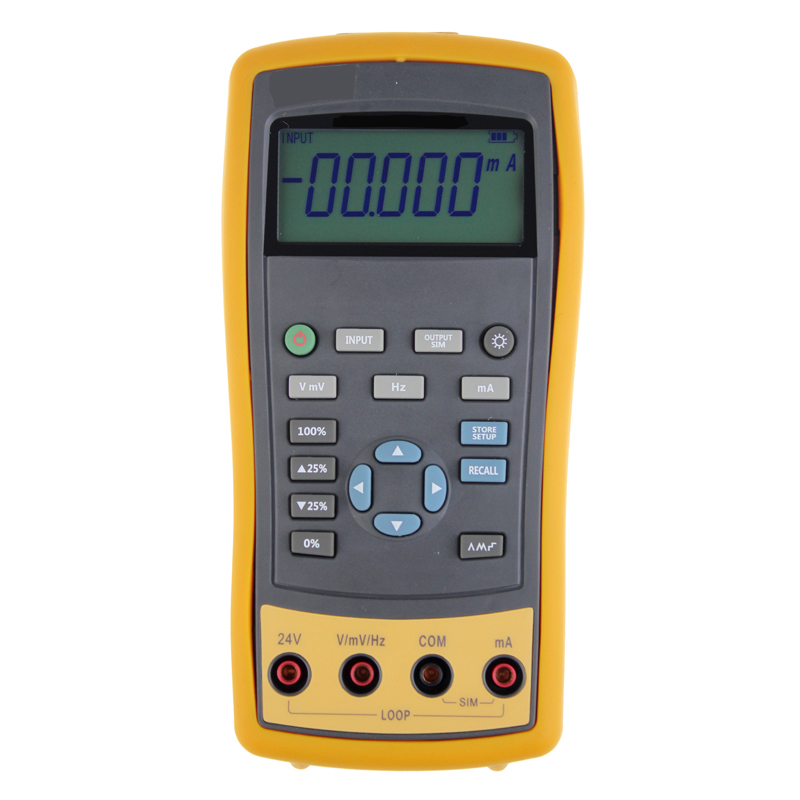

Калибратор тока и напряжения ET2715 - это ручной прибор с высокой точностью, высоким разрешением и высокой надежностью, который объединяет вывод и измерение сигналов В, мВ, мА и Гц. Счетчик оснащен большим жидкокристаллическим дисплеем с четкими показаниями, а также имеет регулируемый источник подсветки и функцию автоматического отключения. Прибор может питаться от источника постоянного или переменного тока, что удобно в использовании.
Особенности
Погрешность: 0,02% или 0,05%
Водонепроницаемый корпус: класс IP67
Функция автоматической защиты от перенапряжения в случае подключения 220 В.
Ручное или автоматическое изменение выходного сигнала от 0 до 100%, плавно или с заданным шагом
Светодиодная белая подсветка
Источник напряжения, тока и частоты.
Измерение напряжения, тока, тока контура и частоты.
Краткий перечень характеристик
|
Функция
|
Измерение
|
Источник
|
|
Напряжение постоянного тока
|
0…30 В
0…100 мВ
|
0…10 В
0…100 мВ
|
|
Постоянный ток
|
0…24 мA
|
0…24 мA
|
|
Частота
|
1,000Гц…9,999 кГц
|
0,00Гц…20,000 кГц
|
|
Другие
|
Источник питания контура 24 В, пошаговое изменение и качание сигнала.
|
Характеристики
Характеристики приведены исходя из годового интервала калибровки и температурного диапазона от +18 ºC до +28ºC. Время прогрева 10 минут.
Измерение напряжения постоянного тока
|
Диапазон
|
Максимальный диапазон измерения
|
Разрешение
|
Погрешность
|
|
ET2715B(0.05%)
|
ET2715A(0.02%)
|
|
30V
|
0 … 31В
|
0,001 В
|
±(0,0005×U+2 мВ)
|
±(0,002×U+2 мВ)
|
|
100мВ
|
-15мВ…125мВ
|
0,01мВ
|
±(0,0005×U+0,02 мВ)
|
±(0,002×U+0,02 мВ)
|
|
-10°C…18°C,+28°C…55°C температурный коэффициент ±0.005%диапазона/°C.
Входное сопротивление: >1MΩ.
|
Измерение постоянного тока
|
Диапазон
|
Максимальный диапазон измерения
|
Разрешение
|
Погрешность
|
|
ET2715B(0.05%)
|
ET2715A(0.02%)
|
|
20mA
|
0…24mA
|
0,001mA
|
±(0,0005×I+2 мкА)
|
±(0,002×I+2 мкА)
|
|
-10°C…18°C,+28°C…55°C температурный коэффициент ±0.005%диапазона/°C.
Входное сопротивление:<100Ω.
|
Измерение частоты сигнала
|
Диапазон
|
Максимальный диапазон измерения
|
Разрешение
|
Погрешность
|
|
ET2715B(0.05%)
|
ET2715A(0.02%)
|
|
100Гц
|
1…99,999Гц
|
0,001Гц
|
±(0,0002×F+1 мГц)
|
±(0,0001×F+1 мГц)
|
|
1000Гц
|
100...999,99Гц
|
0,01Гц
|
±(0,0002×F+10 мГц)
|
±(0,0001×F+10 мГц)
|
|
10кГц
|
1k...9,9999кГц
|
0,1Гц
|
±(0,0002×F+ 0,1 Гц)
|
±(0,0001×F+0,1 Гц)
|
|
100кГц
|
10k...99,999кГц
|
1Гц
|
±(0,0002×F+ 1 Гц)
|
±(0,0001×F+1 Гц)
|
|
Чувствительность: 10Гц...10кГц,Vp-p≥1В; другие:Vp-p≥2В.
Форма сигнала: 5 ед. мл. разряда добавляются к погрешности при отличие сигнала от прямоугольной формы. Частота сети может измеряться напрямую.
|
Общие характеристики
Рабочий диапазон температур:-10...55°C
Диапазон температур хранения:(-20 … 60)°C
Относительная влажность:0... 90% без конденсации
Вес: 0,35 кг
Габариты, мм:185×93×47
Питание: 6 шт. R03- аккумуляторы или сетевой адаптер
Интерфейс связи:RS232
Стандартный комплект поставки:
Измерительные провода (один комплект)
Крокодилы (один комплект)
Сетевой адаптер 12В/1A
Руководство пользователя
Дополнительная комплектация
6 R03-аккумуляторов
1 металлический чемодан
18P02 компьютерный кабель
Сетевой адаптер 12В/1A (18A52)
Пробники (18A53)
