Серия DS70000

ТЕХНИЧЕСКОЕ ОПИСАНИЕ  И ПОЛНОЕ ОПИСАНИЕ НА АНГЛИЙСКОМ


Серия DS70000 - это флагман высокопроизводительных осциллографов от Rigol.

Благодаря технологии Ultra Vision III достигается высочайший уровень производительности: полоса пропускания до 5 ГГц, частота дискретизации до 20 Гвыб/c и глубина памяти до 2Гвыборок.

Входной аналоговый каскад и АЦП выполнены на процессоре Phoenix собственной разработки Rigol.

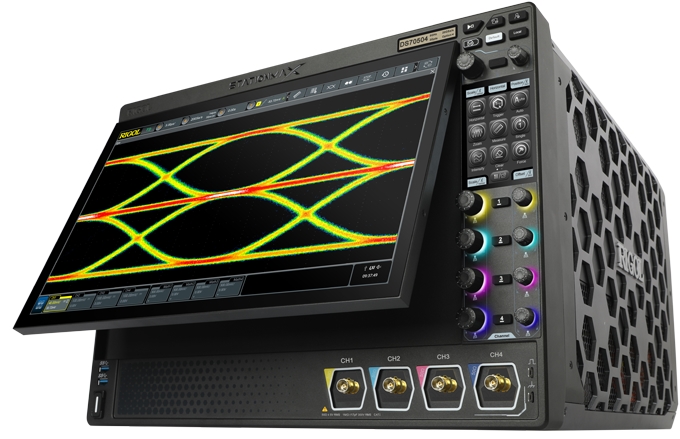

Прибор выполнен в удобном форм-факторе 7U и поддерживает два сенсорных дисплея: основной 15.6'’ и вспомогательный 3.5'’


- Полоса пропускания до 5 ГГц, 4 канала
- Частота дискретизации 20 Гвыборок/с, глубина памяти до 2 Гвыборок
- Скорость обновления >1 000 000 Осц/c
- Режим высокого разрешения до 16 бит
- Режим анализатора спектра реального времени (до 10 000 FFT/c)
- 5 измерительных приборов в 1: цифровой осциллограф, анализатор спектра, анализатор протоколов, цифровой фольтметр, частотомер
- Два дисплея: основной сенсорный 15.6 дюйма с регулируемым углом наклона и вспомогательный сенсорный 3.5 дюйма
- Полный набор интерфейсов: USB3.0 Host, USB Device, HDMI, LAN, 10G SFP+, TRIG OUT, 10 Mhz, IN/OUT, AUX OUT и USB-GPIB (опция)
- Продвинутые методы анализа глазковых диаграмм и джиттера

Модель

DS70504

DS70304

Полоса пропускания

5 ГГц

3 ГГц

Каналы входные/выходные

4 аналоговых канала и 1 внешний запуска (EXT)

Максимальная частота дискретизации

20 Гвыб/с (одноканальный режим), 10 Гвыб/с (все каналы)

Скорость обновления сигналов

≥1 000 000 Осц/с

Диапазон временной развертки



50 пс/дел … 1 000 с/дел

поддерживается плавная регулировка

100 пс/дел … 1 000 с/дел

поддерживается плавная регулировка

Диапазон коэффициента отклонения

1 МΩ                      1 мВ/дел … 10 В/дел

50Ω                        1 мВ/дел … 1 В/дел

Погрешность коэффициента усиления

± 2% от всей шкалы

Запись и воспроизведение осциллограмм

≥450 000 осц. (одноканальный режим)

Тип запуска

Стандарт: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию и N фронту

Oпция: RS232, UART, I2C, SPI, CAN, FlexRay, LIN, I2S, MIL-STD-1553

Декодирование протоколов

Стандарт: Параллельный интерфейс

Oпция: RS232, UART, I2C, SPI, LIN, CAN, FlexRay, I2S, MIL-STD-1553

Измерения

Количество измерений: 41 автоматическое измерение; одновременно может отображаться до 10 измерений

Анализ: Частотомер, цифровой вольтметр, анализ мощности(опция), гистограмма, триггер по зоне, глазковая диаграмма (oпция), измерения джиттера (oпция)

Математические операции

A+B, A-B, A×B, A/B, БПФ, A&&B, A||B, A^B, !A ,интегрирование, дифференцирование, корень квадратный, Lg, Ln, Exp, Abs, AX+B, НЧ, ВЧ, полосовой и режекторный фильтры, тренд

Расширенный БПФ

Длина записи: Максимум 1 Мвыборка

Тип окна: Прямоугольное (по умолч), Блэкмана-Харриса, Хенинга, Хемминга, с плоской вершиной, треугольное

Поиск пиков: До 15 пиков, подтверждается порогом установленным пользователем

Интерфейсы



USB3.0 Host, USB Device, HDMI, LAN, 10G SFP+, TRIG OUT, 10 Mhz, IN/OUT, AUX OUT и USB-GPIB (опция)

Дисплей

сенсорный дисплей диагональю 15.6 дюйма и 3.5 дюйма

Разрешение дисплея

1920 × 1080

Габаритные размеры

439мм (Ш)×310(В)×491 мм (Г)

Масса
