Серия MSO8000

ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ПОЛНОЕ ТЕХ. ОПИСАНИЕ НА АНГЛИЙСКОМ

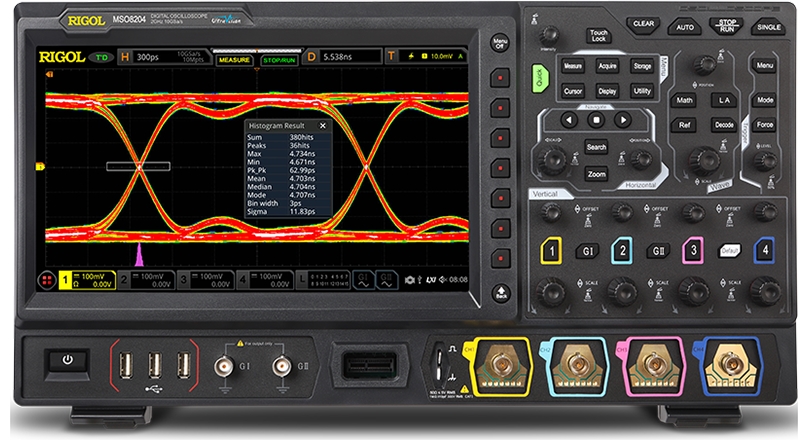

Осциллографы серии MSO8000 сочетают в себе лучшую в своем классе частоту дискретизации и глубину памяти с современным гибким пользовательским интерфейсом, реализованным на базе нашей новой архитектуры UltraVision II и набора микросхем Phoenix. MSO8000 также добавляет возможности анализа джиттера и построение глазковой диаграммы в реальном времени в дополнение к другим функциям UltraVision II, включая запуск по зонам, 7 измерительных инструментов в одном, расширенный БПФ, гистограмма.



  • Частота дискретизации 10 Гвыборок/с, глубина памяти до 500 Мвыборок/с
  • Высокая скорость обновления сигналов (>600,000 осц./с)
  • Запись и воспроизведение до 450 000 фреймов
  • Встроены 7 измерительных приборов в 1 : цифровой осциллограф, 16-ти канальный логический анализатор, анализатор спектра, генератор произвольной формы(опция), цифровой вольтметр, частотомер и сумматор 6 разрядный, анализатор протоколов (oпция)
  • Сенсорный дисплей 10.1 дюйма. Отображение сигнала с изменяемой яркостью (до 256 градаций), в зависимости от интенсивности сигнала

Модель

MSO8064

MSO8104

MSO8204

Полоса пропускания

600 MГц

1 ГГц

2 ГГц

Каналы входные/выходные

4 аналоговых канала

1 входной внешний (EXT)

16 цифровых каналов (требуется пробник RPL2316 )

Двухканальный генератор произвольной формы (требуется опция MSO8000-AWG)

Максимальная частота дискретизации

10 Гвыборок/с (одноканальный режим), 5 Гвыборок/с (два канала[2]), 2.5 Гвыборок/с (все каналы)

Максимальная глубина памяти

500 Мвыборок (на один канал), 250 Мвыборок (два канала)[2],125 Мвыборок (все каналы) цифровые каналы ( 62.5 Мвыборок)

Скорость обновления сигналов

≥ 600 000 раз/с

Диапазон временной развертки

500 пс/дел …1 000с/дел (поддерживается плавная регулировка)

200 пс/дел … 1 000 c/дел (поддерживается плавная регулировка)

Диапазон коэфф. отклонения

1 МΩ 1 мВ/дел …10 В/дел

50Ω 1 мВ/дел …1 В/дел

Погрешность коэффициента усиления

± 2% от всей шкалы

Запись и воспроизведение осциллограмм

≥450 000осц. (одноканальный режим)

Тип запуска

Стандарт: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию и N фронту

Oпция: RS232, UART, I2C, SPI, CAN, FlexRay, LIN, I2S, MIL-STD-1553

Декодирование протоколов

Cтандарт: Параллельный интерфейс

Oпция: RS232, UART, I2C, SPI, LIN, CAN, FlexRay, I2S, MIL-STD-1553

Измерения

Количество измерений: 41 автоматическое измерение; одновременно может отображаться до 10 измерений

Анализ: Частотомер, цифровой вольтметр, анализ мощности(опция), гистограмма, триггер по зоне, глазковая диаграмма (oпция), измерения джиттера (oпция)

Математические операции

A+B, A-B, A×B, A/B, БПФ, A&&B, A||B, A^B, !A ,интегрирование, дифференцирование, корень квадратный, Lg, Ln, Exp, Abs, AX+B, НЧ, ВЧ, полосовой, режекторный фильтры, тренд

Расширенный БПФ

Длина записи: Максимум 1 Мвыборка

Тип окна: Прямоугольное (по умолч), Блэкмана-Харриса, Хенинга , Хемминга, с плоской вершиной, треугольное

Поиск пиков: До 15 пиков (порог устанавливается пользователем)

Генератор произвольной формы

25 MГц, 2 канала (необходима опция AWG )

Интерфейсы

USB 2.0( Host и Device), LAN, GPIB (oпция), WEB, AUX вых, 10 MГц вх/вых, HDMI, выход для компенсации пробника, SFP+

Дисплей

сенсорный дисплей диагональю 10.1 дюйма

Разрешение дисплея 1024 × 600

Габаритные размеры

410мм (Ш)×224 мм(В)×135 мм (Г)

Масса
