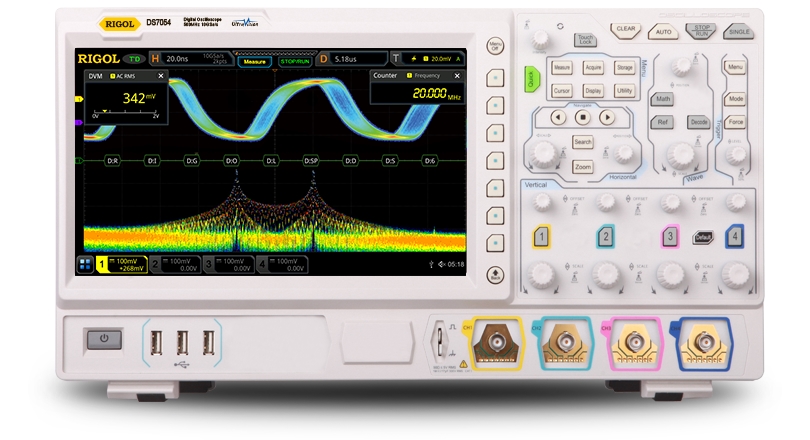

Серия MSO/DS7000

ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ПОЛНОЕ ТЕХ. ОПИСАНИЕ НА АНГЛИЙСКОМ

Цифровой осциллограф Rigol серии DS/MSO7000 предлагает пользователям широкий спектр возможностей по доступной цене.
Впервые в этой серии применен новейший процессор "Phoenix", разработанный компанией Rigol. Он обеспечивает частоту дискретизации в реальном времени до 10 Гвыб/сек и позволяет
внедрить новейшую технологию UltraVision 2.

• Полоса пропускания: 500 MГц, 350 MГц, 200 МГц ,100 МГц;
• Поддерживается опция расширения полосы
• 4 канала, 1 внешний канал, 16 цифровых каналов (опция)
• 10 Гвыборок/с частота дискретизации
• Глубина памяти до 500 Мвыборок (опция)
• 7 измерительных инструментов в 1
• 500 Мвыборок глубина памяти, запись и воспроизведение 450,000 фреймов
• Осциллограф, 16-ти канальный логический анализатор, анализатор спектра, цифровой вольтметр, частотомер и сумматор, генератор произвольной формы,анализатор протоколов ( опция)
• Автоматические измерения
• Захват редких сигналов
• Измерение частоты встроенным частотомером
• Частота дискретизации 10 Гвыборок/с, глубина памяти до 500 Мвыборок
• Высокая скорость обновления сигналов (>600 000 осц./с)
• Запись и воспроизведение до 450 000 фреймов
• Встроены 7 измерительных приборов в 1 : цифровой осциллограф, 16-ти канальный логический анализатор, анализатор спектра, генератор произвольной формы(опция), цифровой вольтметр, частотомер и сумматор 6-ти разрядный, анализатор протоколов (oпция)
• Сенсорный дисплей 10.1 дюйма.
• Отображение сигнала с изменяемой яркостью (до 256 градаций), в зависимости от интенсивности сигнала

  Модель	MSO7014	DS7014	MSO7024	DS7024	MSO7034	DS7034	MSO7054	DS7054
  Полоса пропускания	100 MГц		200 МГц		350 MГц		500 MГц
  Аналоговые каналы	4 канала
  Цифровые каналы	16 (только для моделей MSO)
  Макс. частота дискретизации	10 Гвыборок/с(одноканальный режим),5 Гвыборок/с(два канала),2.5 Гвыборок/с(4 канала)
  Максимальная глубина памяти	500 Мвыборок(один канал), 250 Мвыборок(два канала),125 Мвыборок(4 канала)
  	Цифровые каналы: 62.5 Мвыборок (Все каналы)
  Скорость обновления	≥ 600 000 осц./с
  Временная развертка	5 нс/дел …1000 c /дел		2 нс/дел…1000 c/дел		1 нс/дел…1000 c/дел		500 пс/дел…1000 c/дел
  Диапазон коэфф. отклонения	1 мВ/дел до 10 В/дел(1 MΩ); 1 мВ/дел до 1 В/дел(50 Ω)
  Погр. коэфф. усил	± 2% от полной шкалы
  Запись сигналов	≥450 000 осц.(1 канал)
  Тип запуска	Стандарт: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию и N фронту
  	Oпционально: RS232, UART, I2C, SPI, CAN, FlexRay, LIN, I2S, MIL-STD1553
  Декодирование протоколов	Стандарт: Параллельный интерфейс
  	Oпция: RS232, UART, I2C, SPI, LIN, CAN, FlexRay, I2S, MIL-STD-1553
  Математические операции	A+B, A-B, A×B, A/B,БПФ, A&&B, A||B, A^B, !A, интегрир., дифференц., корень кв., Lg, Ln, Exp, Abs, AX+B
  Автоматические измерения	41 измерение. Макс. количество отображаемых на канал- 10
  Расширенный БПФ	Длина записи: Max. 1 Мвыборка
  	Тип окна: Прямоугольное (по умолч), Блэкмана-Харриса, Хенинга , Хемминга, с плоской вершиной, треугольное
  	Поиск пиков: До 15 пиков (порог установливается пользователем)
  Анализ	Частотомер, цифровой вольтметр, измерение мощности, гистограмма
  Генератор произвольной формы	25 МГц,2 канала(oпция, только для моделей MSО)
  Интерфейс	USB2.0 Host X 4, USB2.0 Device, LAN, HDMI 1.4
