Серия MSO5000

ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ПОЛНОЕ ТЕХ. ОПИСАНИЕ НА АНГЛИЙСКОМ

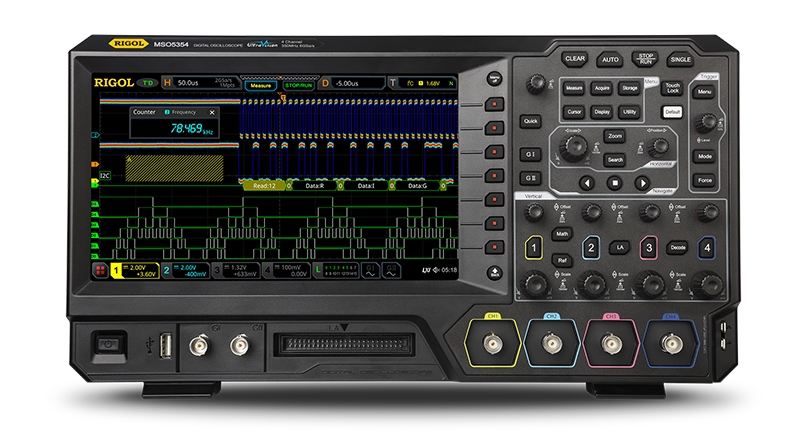

Цифровой осциллограф Rigol серии MSO5000 объединяет в одном корпусе до семи измерительных приборов: цифровой осциллограф, 16-канальный логический анализатор, двухканальный генератор сигналов, анализатор спектра, цифровой вольтметр, 6-разрядный частотомер, анализатор протоколов. Такая широкая функциональность достигается путём установки дополнительных опций, что позволяет применять осциллографы серии MSO5000 для решения многих измерительных
задач.
В цифровом осциллографе Rigol серии MSO5000 используется разработка компании Rigol - процессор "Phoenix", что обеспечивает частоту дискретизации в реальном времени до 8 Гвыб/с, а технология UltraVision 2 позволяет увеличить размер глубины записи до 200 М точек, скорость захвата осциллограмм до 500000 осц/с.

Полоса пропускания: 350 МГц, 200 МГц, 150 МГц, 100 МГц,70 МГц. Поддерживается расширение полосы.
Частота дискретизации 8 Гвыборок/с (4 Гвыборок/с для модели MSO5152-E
Глубина памяти до 200 Мвыборок (oпция)
500,000 осц./с скорость обновления сигнала (300,000 осц./с для MSO5152-E)
41 автоматическое измерение
Запуск и декодирование шин последовательных данных
Сенсорный дисплей диагональю 9 дюймов. Отображение сигнала с изменяемой яркостью (до 256 градаций)

Модель	MSO5072	MSO5074	MSO5102	MSO5104	MSO5204	MSO5354		MSO5152-E
Полоса пропускания	70 MГц		100 МГц		200 MГц	350 МГц		150 MГц
Количество каналов	2	4	2	4	4	4		2
	16 цифровых каналов (требуется приобретение логического пробника PLA2216 )
	Двухканальный генератор произвольной формы (oпция MSO5000-AWG)
	Одноканальный генератор произвольной формы ( опция MSO5000-E-AWG)
Максимальная частота дискретизации	MSO5354/MSO5204/MSO5104/MSO5074: 8 Гвыб/с (одноканальный режим), 4 Гвыб/с (два канала), 2 Гвыб/с (все каналы)
	MSO5102 и MSO5072: 8 Гвыб/с (одноканальный режим), 2 Гвыб/с (все каналы)
	MSO5152-E: 4 Гвыб/с (одноканальный режим), 2 Гвыб/с (все каналы)
Максимальная глубина памяти	Aналоговые каналы: 200 Мвыборок (один канал), 100 Мвыборок (половина каналов), 50 Мвыборок (все каналы) 100 Мвыборок (один канал), 50 Мвыборок (все каналы)
	Цифровые каналы: 25 Мвыборок (все каналы)
Скорость обновления сигналов	≥500 000 осциллограмм/с							≥300 000 осциллограмм/с
Диапазон временной развёртки	5 нс/дел…1000 с/дел				2 нс/дел…1000с/дел	1 нс/дел…1000с/дел		5 нс/дел…1000 с/дел
Диапазон коэфф. отклонения	500 мкВ/дел…10 В/дел
Погр. коэфф. усиления	± 3% от полной шкалы
Запись и воспроизведение сигналов	≥450 000 осциллограмм (один канал)
Тип запуска	Стандарт: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию и N фронту
	Опционально: RS232, UART, I2C, SPI, LIN, CAN, FlexRay, I2S, and MIL-STD-1553
Декодирование протоколов	Стандарт: Параллельный интерфейс
	Oпция: RS232, UART, I2C, SPI, LIN, CAN, FlexRay, I2S, MIL-STD-1553
Математические операции	+B, A-B, A×B, A/B, БПФ, A&&B, A\|\|B, A^B, !A ,интегрирование, дифференцирование,корень квадратный, Lg, Ln,Exp, Abs, AX+B, НЧ, ВЧ, полосовой, режекторный фильтры
Авт.измерения	41 автоматическое измерение; одновременно может отображаться до 10 измерений
Расширенный БПФ	Длина записи: Maкс.1 Мвыборка
	Тип окна: Прямоуг., Блэкмана-Харриса, Хенинга (по умол.) Хемминга, с плоской вершиной, треугольное.
	Поиск пиков: до 15 пиков (порог установливается пользователем)
Анализ	Частотомер, цифровой вольтметр DVM, анализ мощности, гистограмма
Генератор произвольной формы	25 МГц,2 канала (требуется опция AWG oпция)						25 MГц, один канал (требуется опция AWG)
Интерфейс	USB2.0 Host × 1, USB2.0 Device, LAN(10/100/1000 Base-T), HDMI 1.4b, TRIG OUT
Дисплей	Сенсорный дисплей диагональю 9 дюймов
