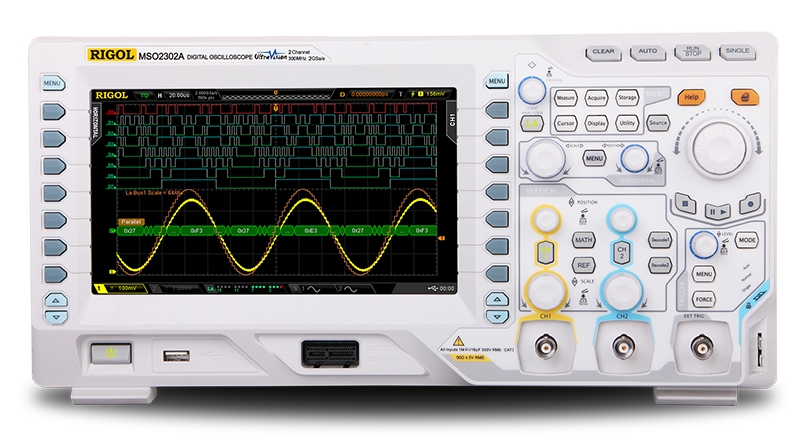

Cерия MSO/DS2000A

ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ПОЛНОЕ ТЕХНИЧЕСКОЕ ОПИСАНИЕ НА АНГЛИЙСКОМ

Серия MSO/DS2000A — это цифровые осциллографы общего назначения.
Серия MSO/DS2000A обеспечивает полосу пропускания от 100 МГц до 300 МГц, частоту дискретизации до 2 Гвыб/с и 2+16 каналов.

  • Полоса пропускания 300 МГц, вход 50 Ом
  • Два аналоговых канала и 16 цифровых (MSO),низкий уровень шумов,
  • Широкий диапазон коэффициента отклонения (500мкВ/дел ~ 10В/дел)
  • Скорость обновления сигналов до 50,000 осц./с
  • Двухканальный генератор произвольной формы (модели-S)
  • Функция записи и декодирования последовательных шин данных

Модель

DS2302A

MSO2302A-S

DS2202A

MSO2202A-S

DS2102A

MSO2102A-S

MSO2302A

MSO2202A

MSO2102A

Полоса пропускания

300 МГц

200 МГц

100 МГц

Количество каналов

2

Цифровые каналы

16(только MSO)

Частота дискретизации

Aналоговые каналы: Maкс. 2 Гвыборки/с одноканальный режим, 1 Гвыборка/с (2 канала)

Цифровые каналы: 1Гвыборка/с(8 каналов), 500 Mвыборок/с(16 каналов)

Глубина памяти

Aналоговые каналы: 7 Mвыборк (2 канала) / 14 Mвыборок( 1 канал) стандартно.;28 Мвыборок(2 канала) / 56 Мвыборок(1 канал) oпция.;

Цифр. каналы: 7 Мвыборк (16 каналов) / 14 Мвыборок (8 каналов) ст.;14 Мвыборок(16 каналов) / 28 Мвыборок (8 канлов) oпц

Скорость обновления сигналов

50 000 осц./с

Врем.развертка

1 нс/дел до 1000 с/дел

2 нс/дел до 1000c/дел

5 нс/дел до 1000с/дел

Входной импеданс

Аналоговые каналы:1 MΩ±1% || 16 пФ ±3 пФ или 50 Ω±1,5%; Цифровые каналы: 101 кΩ±1% || 8 пФ ±2 пФ

Диапазон коэфф.

отклонения

Аналоговые каналы: 500 мкВ/дел до 10 В/дел(1 MΩ); 500 мкВ/дел до 1 В/дел(50 Ω);

Цифровые каналы: Порог значений на группу из 8 каналов, Диапазон значений порогов ±20 В с шагом 10 мВ

Погреш. коэфф. усил.

±2% от полной шкалы

Запись сигналов

До 65 000 фреймов

Тип запуска

(станд.) по фронту, по длительности, по ранту, по переходу, по видеосигналу, по шаблону, запуск Установка/Удержание, RS232/UART, I2C, SPI

(опция) по окну, по N фронту, HDTV, по задержке, по истечении времени, по длительности события, USB, CAN

Анализ протоколов

Стандарт: Параллельный(только MSO)

Oпция: RS232/UART, I2C, SPI, CAN

Maтемат.операции

Aналоговые каналы: A+B, A-B, A×B, A/B, БПФ, цифр фильтры ,логические операции

Цифровые каналы: логические операции

Автомат.Измерения

Aналоговые каналы: 29 типов

Цифровые каналы: 12 типов

Интерфейс

USB Host, USB Device, LAN(LXI), AUX, поддержка USB-GPIB(Oпция)

Дисплей

8.0 дюймов WVGA(800X480) LCD дисплей, 256 градаций яркости
