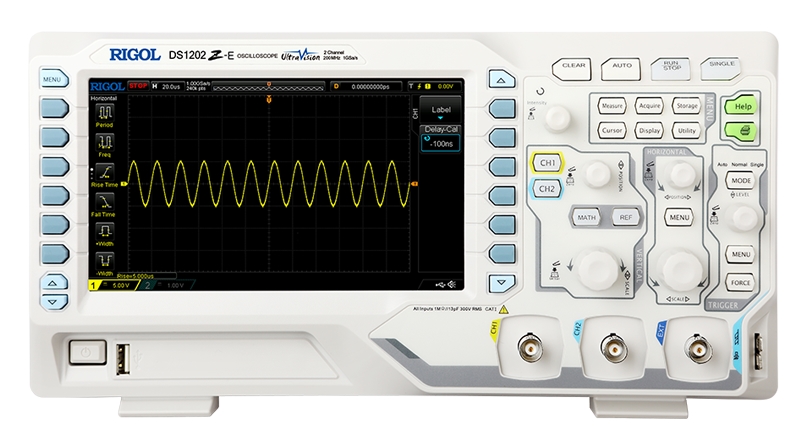

Серия DS1000Z-E

ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ПОЛНОЕ ТЕХНИЧЕСКОЕ ОПИСАНИЕ НА АНГЛИЙСКОМ

DS1000Z-E представляет собой высокопроизводительный цифровой осциллограф на базе технологий UltraVision

  • Полоса пропускания: 200 МГц (DS1202Z-E): 100 МГц (DS1202Z-E)
  • Два аналоговых канала
  • Частота дискретизации до 1 Гвыборки/с
  • Глубина памяти до 24 Мвыборок(стандартно)
  • До 30 000 осц./с скорость обновления сигналов
  • Запись и воспроизведение до 60000 фреймов
  • Технология "UltraVision"
  • Запуск и декодирование шин последовательных данных
  • Интерфейсы:USB Host и Device, LAN (LXI), AUX
  • 7-дюймов дисплей WVGA(800х480) TFT LCD, градация яркости

Moдель

DS1202Z-E

DS1102Z-E

Аналоговая полоса

200 МГц

100 MГц

Количество каналов

2

Макс.частота дискретизации

1 Гвыборка/с (одноканальный режим) , 500 Mвыборок/с (два канала)

Maкс.глубина памяти

24 Мвыборок (одноканальный режим), 12 Мвыборок (два канала)

Maкс. скорость обновления сигналов

30000 осц./с

Запись и воспроизведение сигналов

До 60000 фреймов

Диапазон временной развёртки

2 нс/дел до 50 с/дел

Входной импеданс

(1 MΩ±1%) || (15 pF±3 pF)

Погрешность коэффициента усиления

Диапазон коэффициентов отклонения (Ослабление 1X)

500мкВ/дел до 10 В/дел

Стандартные типы запуска

фронт, длительность импульса , рант, переход, видеосигнал, шаблон, установка/удержание, RS232/UART,I2C,SPI, окно, N фронт, задержка, по истечении времени, по длительности события

Декодирование шин данных

Параллельный интерфейс; последовательный интерфейс: RS232, I2C, SPI

Математические операции

A+B, A-B, A×B, A/B, БПФ, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, цифровой фильтр

Автоматические измерения

период, частота, время нарастания, время спада, длительность импульса/паузы, скважность, Tvmax, Tvmin, скорость нарастания/спада, задержка 1→2 , фаза 1→2

Интерфейс

USB Host, USB Device, LAN, Aux вых (Trig вых/PassFail)

Дисплей

7-дюймов WVGA (800×480), градация яркости дисплей
