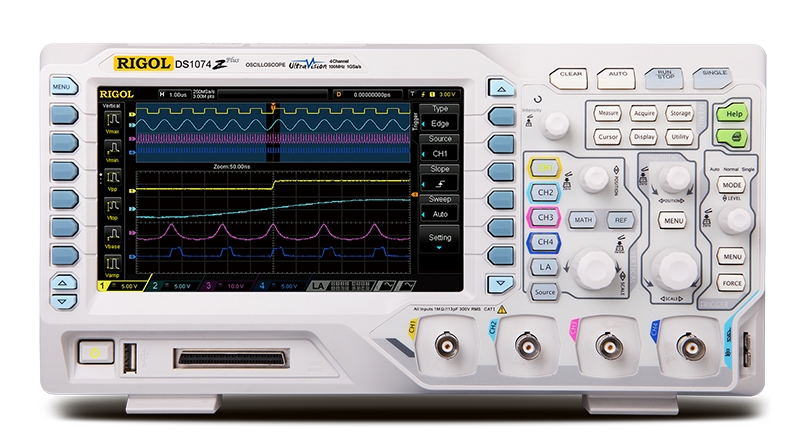

Серия DS1000Z

Модель

DS1104Z Plus

DS1074Z Plus

DS1054Z

DS1104Z-S Plus

DS1074Z-S Plus

Полоса пропускания

100 МГц

70 МГц

50 МГц

Количество каналов

4

Цифровые каналы

16

16

Частота дискретизации

Аналоговые каналы: Maкс. 1 Гвыборка/с одноканальный режим, 500 Мвыборок/с (2 канала),250 Мвыборок/с(3 или 4 канала)

Цифровые каналы( только для моделей PLUS): 1Гвыборка/с(8 каналов), 500 Mвыборок/с(16 каналов)

Глубина памяти

Аналоговые каналы: 24 Mвыборки (одноканальный режим) / 12 Mвыборок( 2 канала) /6 Мвыборок( 3 или 4 канала)

Цифр. каналы: 24 Мвыборк (8 каналов) / 12 Мвыборок (16 каналов)

Скорость обновления сигналов

30000 осц./с

Врем. развертка

5 нс/дел до 50 с/дел

Входной импеданс

Аналоговые каналы:1 MΩ±2% || 13 пФ ±3 пФ или 50 Ω±1,5%; Цифровые каналы: 101 кΩ±1% || 8 пФ ±3 пФ

Диапазон коэфф. отклонения

Аналоговые каналы: 1 мВ/дел до 10 В/дел;

Цифровые каналы: Порог значений на группу из 8 каналов, Диапазон значений порогов ±15 В с шагом 10 мВ

Погреш. коэфф. усил.

Запись сигналов

До 60000 фреймов

Тип запуска (станд.)

фронт, длительность импульса , рант, переход, видеосигнал, шаблон, установка/удержание, RS232/UART,I2C,SPI, окно, N фронт, задержка, по истечении времени, по длительности события

Анализ протоколов

Стандарт: RS232/UART,I2C,SPI

Maтемат. операции

A+B, A-B, A×B, A/B, БПФ, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, цифровой фильтр

Автомат измерения

37 типов

Интерфейс

USB Host, ( поддержка USB-GPIB),USB Device, LAN(LXI),AUX

Дисплей

7.0 дюймов WVGA(800X480) TFT LCD дисплей, 64 градации яркости
