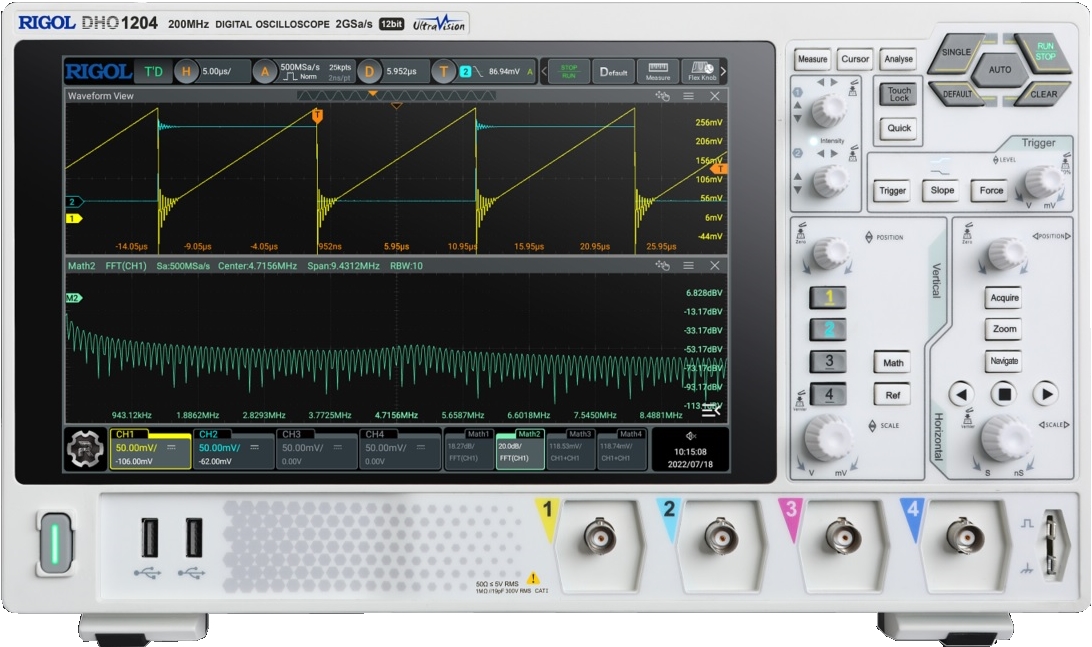

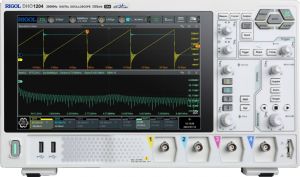

Серия DHO1000

Цифровой осциллограф серии DHO 1000 разработан с учетом требований основного рынка к проектированию, отладке и тестированию. Благодаря использованию совершенно нового набора микросхем "Centaurus", разработанного RIGOL, эта серия обеспечивает высокую скорость захвата сигналов - 1 500 000 выб/с с режимом Ultra Acquire, глубиной памяти 100 Mвыб., 12-битным разрешением по вертикали - все это служит удовлетворению ваших требований к более точному измерению, принося вам необыкновенный опыт.

Совершенно новый чипсет "Центавр", разработанный компанией RIGOL
Сверхнизкий уровень шума для более чистых сигналов, точного измерения небольших сигналов
12-битное вертикальное разрешение
Аналоговая полоса пропускания 70/100/200 МГц (выбирается), 2/4 аналоговых канала и 1 внешний канал
Частота дискретизации в реальном времени до 2 Гвыборок/с
Максимальная глубина памяти: 100 Mвыборок (опция)
Диапазон вертикальной чувствительности: от 500 мкВ/дел до 10 В/дел
Скорость захвата сигнала до 1 500 000 Мвыборок/с в режиме Ultra Acquire
10,1-дюймовый сенсорный дисплей высокой четкости 1280 * 800
Удобные ручки, обеспечивающие более плавноеуправление
Стандартные ручки управления с фотоэлектрическим энкодером, эффективно продлевающие срок его службы
Стандартные интерфейсы USB-устройства и хоста, локальной сети и HDMI

Модель	DHO1072	DHO1074	DHO1102	DHO1104	DHO1202	DHO1204
Полоса пропускания	70 MГц		100 МГц		200 MГц
Аналоговые каналы	2+ внешний(ext)	4+ внешний(ext)	2+ внешний(ext)	4+ внешний(ext)	2+ внешний(ext)	4+ внешний(ext)
Вертикальное разрешение	12 бит
Макс. частота дискретизации	2х канальная модель: 2 Гвыборок/с(одноканальный режим),1 Гвыборок/с(два канала),2.5 Гвыборок/с(4 канала)
	4х канальная модель: 2 Гвыборок/с(одноканальный режим),1 Гвыборок/с(два канала),0.5 Гвыборок/с(4 канала)
Максимальная глубина памяти	Стандартная комплектация 2х канальная модель: 50 Мвыбор.(один канал), 25 Мвыбор.(два канала) Стандартная комплектация 4х канальная модель: 50 Мвыбор.(один канал), 25 Мвыбор.(два канала), 12,5 Мвыбор.(4 канала)
	Опционально 2х канальная модель: 100 Мвыбор.(один канал), 50 Мвыбор.(два канала) Опционально 4х канальная модель: 100 Мвыбор.(один канал), 50 Мвыбор.(два канала), 25 Мвыбор.(4 канала)
Скорость обновления	50 000 осц./с (Vector Mode) 1 500 000 осц./с (UltraAcquire Mode)
Временная развертка	2 нс/дел…1000 c/дел
Диапазон коэфф. отклонения	500 мкВ/дел до 10 В/дел(1 MΩ)
Погр. коэфф. усил	± 2% от полной шкалы
Запись сигналов	до 500 000 осц.
Тип запуска	Стандарт: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию и N фронту, RS232, UART, I2C, SPI, CAN, LIN
Декодирование протоколов	RS232, UART, I2C, SPI, LIN, CAN
Математические операции	A+B, A-B, A×B, A/B,БПФ, A&&B, A\|\|B, A^B, !A, интегрир., дифференц., корень кв., Lg, Ln, Exp, Abs, AX+B
Автоматические измерения	41 измерение. Макс. количество отображаемых на канал- 10
Расширенный БПФ	Длина записи: Max. 1 Мвыборка
	Тип окна: Прямоугольное (по умолч), Блэкмана-Харриса, Хенинга , Хемминга, с плоской вершиной, треугольное
	Поиск пиков: До 15 пиков (порог установливается пользователем)
Анализ	Частотомер, цифровой вольтметр, измерение мощности, гистограмма
Интерфейс	USB2.0 Host X 4, USB2.0 Device, LAN, HDMI
