Серия RSA5000

ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ПОЛНОЕ ТЕХНИЧЕСКОЕ ОПИСАНИЕ НА АНГЛИЙСКОМ

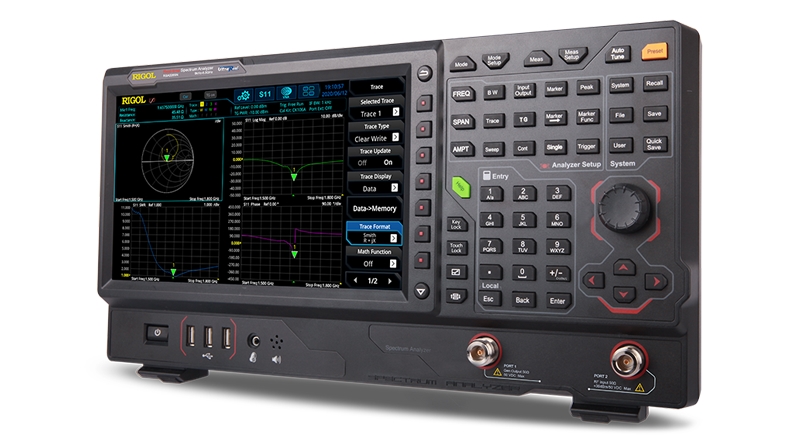

Анализатор спектра реального времени серии RSA5000 включает шесть моделей: RSA5065, RSA5065-TG, RSA5032, RSA5032-TG, RSA5065N и RSA5032N. Модель -TG оснащена следящим генератором. Диапазон частот: от 9 кГц до 3,2 ГГц; от 9 кГц до 6,5 ГГц. Благодаря технологии Ultra Real анализатор обеспечивает пять режимов (GPSA, RTSA, EMI, VNA и VSA) работы.
Режим RTSA позволит захватить кратковременную,пропадающую аномалию и проанализировать её. Режим запуска по частотной маске(FMT) позволяет точно захватывать интересующий сигнал по созданному шаблону. Режим VSA позволяет анализатору спектра реального времени серии RSA5000 выполнять подробный анализ
сигналов с векторной модуляцией
Приложение для измерения электромагнитных помех(EMI) позволит провести предварительное тестирование устройства на соответствие требованиям электромагнитных помех.
Режим векторного анализа цепей(VNA) позволит вам провести измерения S11, S21 и измерение расстояния до повреждения(DTF)

  • Технология Ultra-Real
  • Частотный диапазон: до 6.5 ГГц
  • Средний уровень собственных шумов (DANL): -165 дБм
  • Уровень фазовых шумов: -108 дБн/Гц
  • Погрешность измерений амплитуды: <0.8 --0="" 8--="">
  • Следящий генератор 6.5 ГГц
  • Mин. RBW 1 Гц
  • Полоса анализа в реальном времени 40 МГц
  • Несколько режимов измерений
  • Различные функции измерения
  • Приложение векторного анализа сигналов(oпция)
  • Приложение по измерению ЭМС (oпция)
  • Векторный анализатор цепей
  • Триггер по частотной маске и др.
  • Спектральная плотность, спектрограмма и другие режимы отображения
  • Программное обеспечние для внешнего ПК
  • 10.1 дюймовый емкостной сенсорный дисплей .
  • Интерфейсы USB, LAN, HDMI

Mодель

RSA5032/-TG/N

RSA5060/-TG/N

Частотный диапазон

9 кГц до 3.2 ГГц

9 кГц до 6.5 ГГц

Температурная стабильность опорного генератора 0 до 50

Стандарт <0,5×10 sup="">-6 С опцией OCXO-C08 <0,005×10 sup="">-6

Фазовые шумы отстройка 10 кГцfс = 500 MГц

-108 дБн/Гц

Диапазон установки фильтров ПЧ (-3 дБ)

1 Гц до 10 MГц, с шагом 1-3-10

Фильтры ЭМС(-6 дБ)

200 Гц, 9 кГЦ, 120 кГц, 1 МГц

Средний уровень собственных шумов (DANL)

-165 дБм

Погрешность измерения амплитуды

0.8 дБ (номинальное значение)

Диапазон частот трекинг-генератора

100 кГц до 3.2 ГГц

100 кГц до 6.5 ГГц

Уровень сигнала на выходе трекинг-генератора

-40 дБм до 0 дБм

Полоса анализа /демодуляции

25 MГц, 40 MГц (опция RSA5000-B40)

Мин. длительность для гарантированного захвата сигналов, мкс

7,45

Тип окна

Прямоугольное , Блэкмана-Харриса, Хенинга , с плоской вершиной, Кайзера, Гаусса

Mакс.частота дискретизации

51.2 Mвыборки/с

Скорость БПФ

146 484/с (номинальное значение)

Динамический диапазон, свободный от паразитных составляющих (SFDR) уровень на смесителе = -30 дБм

Типы запуска

Непрерывный, внешний, по мощности, по частотной маске

Режим векторного анализа цепей (только для RSA5032N и RSA5065N)

Настройки измерений



Тип измерений

S11, S21, DTF

Диапазон фильтра ПЧ

1 кГц~10 MГц (с шагом 1-3-10)

Количество точек

101~10001; по умолчанию 201

Комплексный коэф. передачи S21



Формат графика

Линейный, логарифмический, фаза, групповая задержка

Динамический диапазон S21, RBW=10 кГц

80 дБ (номинальное значение)

Комплексный коэф. отражения S11



Формат графика

линейная ,логарифмическая, фаза, групповая задержка, КСВН, диаграмма Смитта (Lin/Phase, Log/Phase, Real/Imag, R+j*X, G+j*B), полярная диаграмма (Lin/Phase, Log/Phase, Real/Imag)

Скоррект. значение направленности (с CK106A) S11

>40 дБ (номинально)
