Серия RSA3000

ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ПОЛНОЕ ТЕХНИЧЕСКОЕ ОПИСАНИЕ НА АНГЛИЙСКОМ

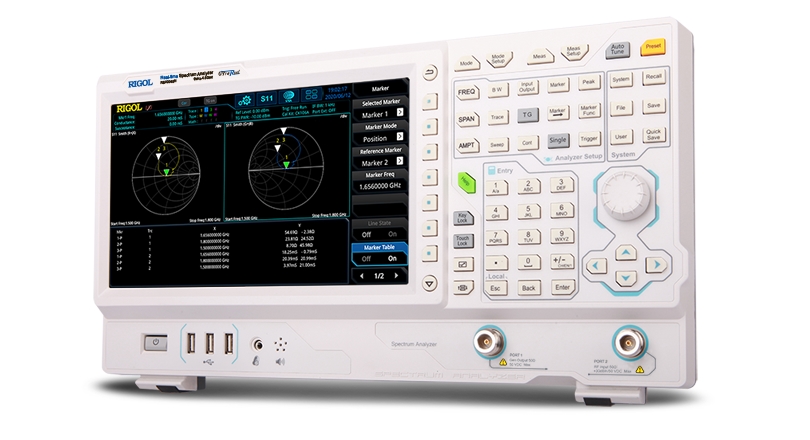

Анализатор спектра реального времени серии RSA3000 включает семь моделей: RSA3015N, RSA3030, RSA3030-TG, RSA3030N, RSA3045, RSA3045-TG и RSA3045N. Модель -TG оснащена следящим генератором.
Диапазон частот: от 9 кГц до 1,5 ГГц; от 9 кГц до 3 ГГц; от 9 кГц до 4,5 ГГц.
Благодаря технологии Ultra Real анализатор обеспечивает четыре режима (GPSA, RTSA, EMI, VNA ) работы.
Режим RTSA позволит захватить кратковременную,пропадающую аномалию и проанализировать её. Режим запуска по частотной(FMT) позволяет точно захватывать интересующий сигнал по созданному шаблону.
Приложение для измерения электромагнитных помех(EMI) позволит провести предварительное тестирование устройства на соответствие требованиям электромагнитных помех.
Режим векторного анализа цепей(VNA) позволит вам провести измерения S11, S21 и измерение расстояния до повреждения(DTF)

Технология Ultra-Real
Частотный диапазон до 4.5 ГГц
Средний уровень собственных шумов (DANL): < -161 дБм
Уровень фазовых шумов < -102 дБн/Гц
Погрешность измерений амплитуды: < 1.0 дБ
Следящий генератор 4.5 ГГц
Mин. RBW 1 Гц
Полоса анализа в реальном времени 40 МГц
Несколько режимов измерений
Приложение по измерению ЭМС (oпция)
Векторный анализатор цепей
Триггер по частотной маске и др.
Спектральная плотность, спектрограмма и другие режимы отображение
Программное обеспечение для внешнего ПК
10.1 дюймовый емкостной сенсорный дисплей.
Интерфейсы USB, LAN, HDMI

Mодель		RSA3015N	RSA3030/-TG/N	RSA3045/-TG/N
Частотный диапазон		9 кГц до 1,5 ГГц	9 кГц до 3,0 ГГц	9 кГц до 4,5 ГГц
Температурная стабильность опорного генератора 0℃ до 50℃		Стандарт < 0,5×10^-6 С опцией OCXO-C08 < 0,005×10^-6
Фазовые шумы отстройка 10 кГц，fс = 500 MГц		< - 100 дБн/Гц, < - 102 дБн/Гц (типовое)
Диапазон установки фильтров ПЧ (-3 дБ)		1 Гц до 3 MГц, с шагом 1-3-10
Фильтры ЭМС(-6 дБ)		200 Гц, 9 кГц, 120 кГц, 1 МГц
Средний уровень собственных шумов (DANL)		< -158 дБм, < -161 дБм (типвоое)
Погрешность измерения амплитуды		1,0 дБ (номинальное значение)
Диапазон частот трекинг-генератора		100 кГц до 1,5 ГГц	100 кГц до 3,0 ГГц	100 кГц до 3,0 ГГц
Уровень сигнала на выходе трекинг-генератора		-40 дБм до 0 дБм
Полоса анализа /демодуляции		10 МГц (станд.) 25 МГц (Oпция RSA3000-B25) 40 MГц (Опция RSA3000-B40)
Мин. длительность для гарантированного захвата сигналов, мкс		9.3 мкс 7.82 мкс (Oпция RSA3000-B25) 7.45 мкс (Oпция RSA3000-B40)
Тип окна		Прямоугольное , Блэкмана-Харриса, Хенинга , с плоской вершиной, Кайзера, Гаусса
Mакс.частота дискретизации		51.2 Mвыборки/с
Скорость БПФ		146 484/с (номинальное значение)
Динамический диапазон, свободный от паразитных составляющих (SFDR) уровень на смесителе = -30 дБм		< -50 дБн/Гц (типовое значение)
Типы запуска		Непрерывный, внешний, по мощности, по частотной маске
Режим векторного анализа цепей (только для RSA3015N и RSA3030N/RSA3045N)	Настройки измерений
	Тип измерений	S11, S21, DTF
	Диапазон фильтра ПЧ	1 кГц~10 MГц (с шагом 1-3-10)
	Количество точек	101~10001; по умолчанию 201
	Комплексный коэф. передачи S21
	Формат графика	Линейный, логарифмический, фаза, групповая задержка
	Динамический диапазон S21, RBW=10 кГц	80 дБ (номинальное значение)
	Комплексный коэф. отражения S11
	Формат графика	линейная ,логарифмическая, фаза, групповая задержка, КСВН, диаграмма Смитта (Lin/Phase, Log/Phase, Real/Imag, R+jX, G+jB), полярная диаграмма (Lin/Phase, Log/Phase, Real/Imag)
	Скоррект. значение направленности (с CK106A) S11	>40 дБ (номинально)
