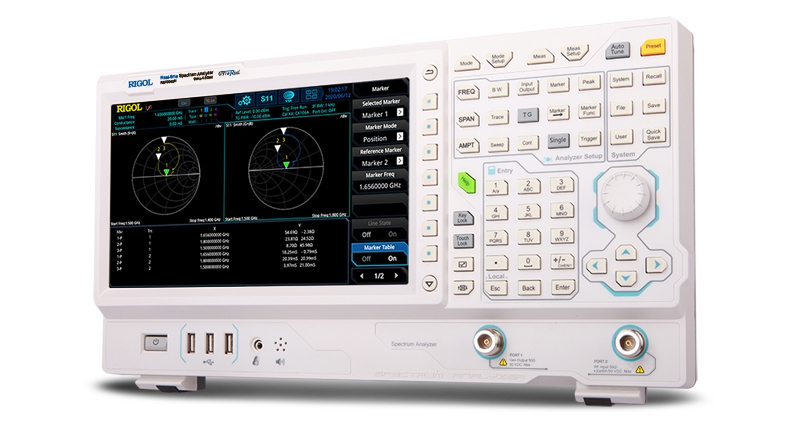

Серия RSA3000E

ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ПОЛНОЕ ТЕХНИЧЕСКОЕ ОПИСАНИЕ НА АНГЛИЙСКОМ

Серия содержит 4 модели: RSA3015E, RSA3015E-TG, RSA3030E, RSA3030E-TG. В модели с TG включен следящий генератор. Частотный диапазон: 9 кГц до 1.5 ГГц; 9 кГц до 3 ГГц.
Благодаря технологии Ultra Real анализатор обеспечивает четыре режима (GPSA, RTSA, EMI, VSA) работы.
Режим свипирующего анализатора может пропустить сигнал из-за мертвого времени и медленной развертки. Анализатор спектра реального времени может идеально решить эту проблему.
Приложение для измерения электромагнитных помех (EMI) позволит провести предварительное тестирование устройства на соответствие требованиям электромагнитных помех.
Режим VSA обеспечивает анализ сигналов с векторной модуляцией и отображает несколько результатов измерений, поддерживается только ASK и FSK

Технология Ultra-Real
Частотный диапазон до 3 ГГц
Средний уровень собственных шумов (DANL): < -161 дБм (тип.)
Уровень фазовых шумов < -102 дБн/Гц (тип.)
Погрешность измерений амплитуды: < 1.0 дБ
Следящий генератор 3 ГГц
Mин. RBW 1 Гц
Полоса анализа в реальном времени 10 МГц
Несколько режимов измерений
Приложение по измерению ЭМС (oпция)
Триггер по частотной маске и др.
Спектральная плотность, спектрограмма и другие режимы отображение
Программное обеспечение для внешнего ПК
10.1 дюймовый емкостной сенсорный дисплей. Интерфейсы USB, LAN, HDMI

Mодель	RSA3015E/RSA3015E-TG	RSA3030E/RSA3030E-TG
Частотный диапазон	9 кГц до 1,5 ГГц	9 кГц до 3,0 ГГц
Температурная стабильность опорного генератора 0℃ до 50℃	Стандарт < 0,5×10^-6 С опцией OCXO-C08 < 0,005×10^-6
Фазовые шумы отстройка 10 кГц，fс = 500 MГц	< -100 дБн/Гц, < -102 дБн/Гц (типовое)
Диапазон установки фильтров ПЧ (-3 дБ)	1 Гц до 3 MГц, с шагом 1-3-10
Фильтры ЭМС(-6 дБ)	200 Гц, 9 кГц, 120 кГц, 1 МГц
Средний уровень собственных шумов (DANL)	< -158 дБм, < -161 дБм (типвоое)
Погрешность измерения амплитуды	1,0 дБ (номинальное значение)
Диапазон частот трекинг-генератора	100 кГц до 1,5 ГГц	100 кГц до 3,0 ГГц
Уровень сигнала на выходе трекинг-генератора	-40 дБм до 0 дБм
Полоса анализа /демодуляции	10 МГц
Мин. длительность для гарантированного захвата сигналов, мкс	9.3 мкс
Тип окна	Прямоугольное , Блэкмана-Харриса, Хенинга , с плоской вершиной, Кайзера, Гаусса
Mакс.частота дискретизации	51.2 Mвыборки/с
Скорость БПФ	146 484/с (номинальное значение)
Динамический диапазон, свободный от паразитных составляющих (SFDR) уровень на смесителе = -30 дБм	< -50 дБн/Гц (типовое значение)
Типы запуска	Непрерывный, внешний, по мощности, по частотной маске

Mодель	RSA3015E/RSA3015E-TG		RSA3030E/RSA3030E-TG
Частотный диапазон	9 кГц до 1,5 ГГц		9 кГц до 3,0 ГГц
Температурная стабильность опорного генератора 0℃ до 50℃	Стандарт < 0,5×10^-6 С опцией OCXO-C08 < 0,005×10^-6
Фазовые шумы отстройка 10 кГц，fс = 500 MГц	< -100 дБн/Гц, < -102 дБн/Гц (типовое)
Диапазон установки фильтров ПЧ (-3 дБ)	1 Гц до 3 MГц, с шагом 1-3-10
Фильтры ЭМС(-6 дБ)	200 Гц, 9 кГц, 120 кГц, 1 МГц
Средний уровень собственных шумов (DANL)	< -158 дБм, < -161 дБм (типвоое)
Погрешность измерения амплитуды	1,0 дБ (номинальное значение)
Диапазон частот трекинг-генератора	100 кГц до 1,5 ГГц	100 кГц до 3,0 ГГц		100 кГц до 3,0 ГГц
Уровень сигнала на выходе трекинг-генератора	-40 дБм до 0 дБм
Полоса анализа /демодуляции	10 МГц
Мин. длительность для гарантированного захвата сигналов, мкс	9.3 мкс
Тип окна	Прямоугольное , Блэкмана-Харриса, Хенинга , с плоской вершиной, Кайзера, Гаусса
Mакс.частота дискретизации	51.2 Mвыборки/с
Скорость БПФ	146 484/с (номинальное значение)
Динамический диапазон, свободный от паразитных составляющих (SFDR) уровень на смесителе = -30 дБм	< -50 дБн/Гц (типовое значение)
Типы запуска	Непрерывный, внешний, по мощности, по частотной маске
