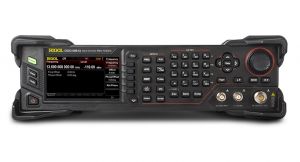

Mодель
|
|
DSG3065B
|
DSG3065B-IQ
|
DSG3136B
|
DSG3136B-IQ
|
|
Частотный диапазон
|
9 кГц до 6.5 ГГц
|
9 кГц до 6.5 ГГц
(IQ: 50 МГц до 6.5 ГГц)
|
9 кГц до 13.6 ГГц
|
9 кГц до 13.6 ГГц
(IQ: 50 МГц до 6.5 ГГц)
|
|
Уровень сигнала на выходе
|
Нормированный
|
-110 дБм до +13 дБм
|
|
доступный
|
-130 дБм до +27 дБм
|
|
Точность установки уровня
|
< 0.9 дБ (< 0.5 дБ)
|
|
Нестабильность опорного генератора
|
< 1*10-6, < 5*10-9 (с опцией OCXO-B08)
|
|
Спектральные характеристики
|
Уровень фазовых шумов (отстройка 20 кГц)
|
f=1 ГГц < -110 дБн/Гц, < -116 дБн/Гц (тип.)
|
|
f=6.5 ГГц < -98 дБн/Гц, < -102 дБн/Гц (тип.)
|
|
f=13.6 ГГц < -92 дБн/Гц, < -96 дБн/Гц(тип.)
|
|
Гармонические
искажения
|
< -30 дБн
(2 МГц < f ≤ 6.5 ГГц, уровень ≤ +13 дБм; 6.5 ГГц < f ≤ 12 ГГц, уровень ≤ +10 дБм; 12 ГГц < f ≤ 13.6 ГГц, уровень ≤ 2 дБм)
|
|
Негармонические
искажения (уровень сигнала > -10 дБм, отстройка > 10 кГц)
|
100 кГц≤ f ≤ 1.5 ГГц < -60 дБн, < -70 дБн (тип.)
|
|
1.5 ГГц ≤ f ≤ 3.6 ГГц < -54 дБн, < -64 дБн (тип.)
|
|
3.6 ГГц ≤ f ≤ 6.5 ГГц < -48 дБн, < -58 дБн(тип.)
|
|
6.5 ГГц ≤ f ≤ 13.6 ГГц < -42 дБн, < -52 дБн (тип.)
|
|
Качание частоты
|
Режим
|
пошаговый/ по списку, одиночное/ непрерывное
|
|
Количество точек
|
2 до 65,535 (пошаговое); 1 до 6,001 (по списку)
|
|
Тип модуляции
|
AM, ЧM, ФM, импульсная и I/Q модуляция
|
|
AM
|
Глубина модуляции
|
0% до 100%
|
|
Погрешность устан.
|
< 4 % уст.значения + 1 %
|
|
Неравномерность
|
АЧХ < 3 дБ (10 Гц до 100 кГц, m < 80%)
|
|
ЧM
|
Макс. девиация
|
N[2] x 1 MГц
|
|
Погрешность устан.
|
< 2% уст.значения + 20 Гц
|
|
Неравномерность
|
АЧХ < 3 дБ(10 Гц – 100 кГц)
|
|
ФM
|
Макс. девиация
|
N[2] x 5 рад
|
|
Погрешность устан.
|
< 1% уст.значения+ 0.1 рад
|
|
Неравномерность
|
АЧХ < 3 дБ (10 Гц – 100 кГц)
|
|
Импульсная модуляция
|
Вкл./Выкл.
|
> 70 дБ (100 кГц ≤ f < 3.6 ГГц
|
|
Время нараст./спада
|
< 50 нс (тип.)
|
|
Режим
|
одиночный импульс, последовательность (опция DSG3000B-PUG)
|
|
I/Q Модуляция (Только для DSG3065B-IQ и DSG3136B-IQ)
|
Полоса модуляции
|
Внешний I/Q: полоса (I или Q): ≤ 60 МГц (ном.); ВЧ (I + Q): ≤ 120 МГц
|
|
Внутренний модулятор: полоса (I или Q): ≤ 30 МГц (ном.); ВЧ (I + Q): ≤ 60 МГц
|
|
Модуль вектора ошибки (EVM)
|
≤ 2%скз (тип)
|
|
Общие
характеристики
|
Входы/выходы
|
USB и LAN
|
|
Передняя панель: Выход ВЧ, выход НЧ генератора (LF), вход для внешней модуляции (EXT MOD INPUT)
|
|
Задняя панель: вход внеш. запуска, выход сигнала достоверн. вх/вых имп., 10 МГц Вх/Вых.
|
