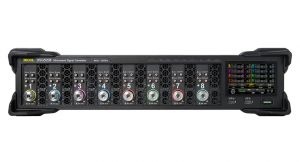

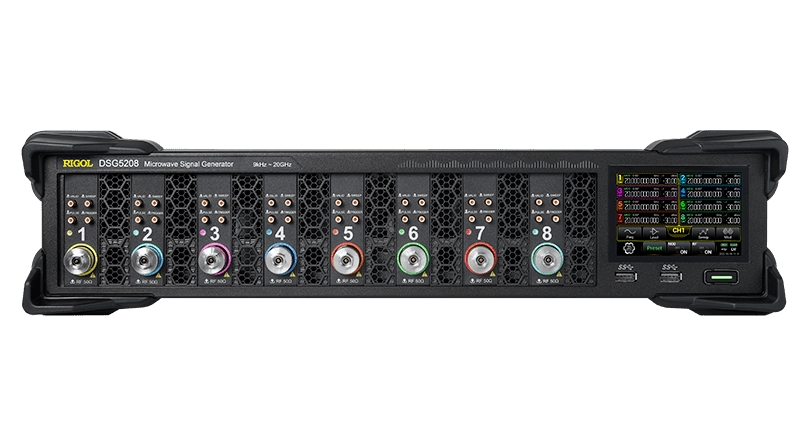

Mодель
|
DSG5122/DSG5124/DSG5126/
DSG5128
|
DSG5202/DSG5204/DSG5206/
DSG5208
|
|
Частотный диапазон
|
9 кГц до 12 ГГц
|
9 кГц до 20 ГГц
|
|
Уровень сигнала на выходе
|
Нормированный
|
-30 дБм до +10 дБм
|
|
доступный
|
-30 дБм до +25 дБм
|
|
Точность установки уровня
|
< 1,3 дБ (< 1,1 дБ, тип.)
|
|
Нестабильность опорного генератора
|
< 1*10-6, < 5*10-9 (с опцией OCXO-B08)
|
|
Спектральные характеристики
|
Уровень фазовых шумов (отстройка 20 кГц)
|
f = 1 ГГц: < -130 дБн/Гц, < -133 (тип)
|
|
f = 2 ГГц: < -120 дБн/Гц, < -123 (тип)
|
|
f = 4 ГГц: < -114 дБн/Гц, < -117 (тип)
|
|
f = 10 ГГц: < -108 дБн/Гц, < -111 (тип)
|
|
f = 20 ГГц: < -102 дБн/Гц, < -105 (тип)
|
|
Гармонические
искажения
|
< -30 дБн (10 МГц ≤ f ≤ 4 ГГц, выходной уровень ≤ +10 дБм)
|
|
< -50 дБн (4 ГГц < f ≤ 10 ГГц, выходной уровень ≤ +10 дБм)
|
|
< -30 дБн (10 < f ≤ 20 ГГц, выходной сигнал ≤ +7 dBm)
|
|
Негармонические
искажения (уровень сигнала > -10 дБм, отстройка > 10 кГц)
|
1 МГц ≤ f ≤ 1.5 ГГц: < -60 дБн, < -70 (тип)
|
|
1.5 < f ≤ 2.825 ГГц: < -70 дБн, < -75 (тип)
|
|
2.825 < f ≤ 5.65 ГГц: < -64 дБн, < -69 (тип)
|
|
5.65 < f ≤ 11.3 ГГц: < -58 дБн, < -63 (тип)
|
|
11.3 < f ≤ 20 ГГц: < -52 дБн, < -57 (тип)
|
|
Качание частоты
|
Режим
|
пошаговый/ по списку, одиночное/ непрерывное
|
|
Количество точек
|
2 до 1001
|
|
Тип модуляции
|
AM, ЧM, ФM, импульсная и I/Q модуляция
|
|
AM
|
Глубина модуляции
|
0% до 100%
|
|
Погрешность устан.
|
|
|
Неравномерность
|
АЧХ < 3 дБ (10 Гц до 100 кГц, m<80%) p="">
|
|
ЧM
|
Макс. девиация
|
2 МГц при f ≤ 1.5 ГГц
|
|
Погрешность устан.
|
< 2%уст.значения + 20 Гц при f ≤ 1.5 ГГц, fmod= 1 кГц
|
|
Неравномерность
|
АЧХ < 3 дБ(10 Гц – 100 кГц)
|
|
ФM
|
Макс. девиация
|
5 рад при f ≤ 1.5 ГГц
|
|
Погрешность устан.
|
< 1% уст. значения + 0.1 рад
|
|
Неравномерность
|
АЧХ < 3 дБ (10 Гц – 100 кГц)
|
|
Импульсная модуляция
|
Вкл./Выкл.
|
>60 дБ
|
|
Время нараст./спада
|
< 50 нс (тип.)
|
|
Режим
|
одиночный импульс, последовательность (опция DSG3000B-PUG)
|
|
Общие
характеристики
|
Входы/выходы
|
USB и LAN
|
|
Передняя панель: Выход ВЧ, выход НЧ генератора (LF), вход для внешней модуляции (EXT MOD INPUT)
|
|
Задняя панель: вход внеш. запуска, выход сигнала достоверн. вх/вых имп., 10 МГц Вх/Вых.
|
