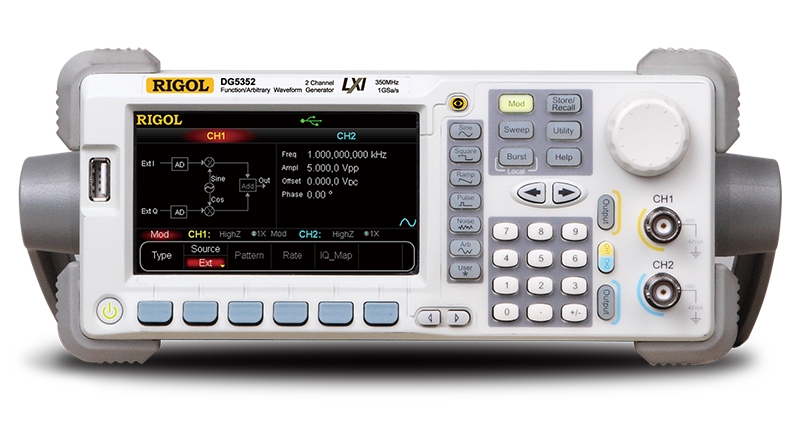

Серия DG5000

Модель

DG5351/2

DG5251/2

DG5101/2

DG5071/2

Кол-во каналов

1/2

Максимальная частота

350 МГц

250 МГц

100 МГц

70 МГц

Частота дискретизации

1 Гвыборка/с

Форма сигнала

Стандартные: синусоидальный, меандр, пилообразный, импульсный, шумовой

Произвольной формы: Sinc, нарастание по экспоненте, убывание по экспоненте, кардиологический, функция Гаусса, гаверсинус, функция Лоренца, двухтональный сигнал, постоянное напряжение

Частотные характеристики

Синус

1 мкГц-350 МГц

1 мкГц-250 МГц

1 мкГц-100 МГц

1 мкГц-70 МГц

Меандр

1 мкГц-120 МГц

1 мкГц-120 МГц

1 мкГц-100 МГц

1 мкГц-70 МГц

Пилообразный

1 мкГц-5 МГц

1 мкГц-5 МГц

1 мкГц-3 МГц

1мкГц-3 МГц

Импульсный

1мкГц-50 МГц

Шумовой

250 МГц

Произвольной формы

1 мкГц-50 МГц

Длина записи

128 Mвыборк (стд.)

Спектральные характеристики синусоидального сигнала

Коэффициент нелинейных искажений <0.5%(10 -20="" 0="" p="">

Фазовые шумы: < -110 дБн/Гц,10 МГц (0 дБм, отстройка 10 кГц)

Меандр.(время спада)

< 2.5 нс

< 2.5 нс

< 3 нс

< 4 нс

Джиттер (скз)

≤ 30 МГц: 10*10^-6+500 пс

>30 МГц: 500 пс

Амплитуда выходного сигнала (50 Ω)

≤ 100 МГц: 5мВ(п-п)-10 В(п-п)

≤ 300 МГц: 5 мВ(п-п)-5 В(п-п)

≤ 350 МГц: 5 мВ(п-п)-2 В(п-п)

IQ модуляция

4QAM, 8QAM, 16QAM, 32QAM, 64QAM, BPSK, QPSK, OQPSK, 8PSK, 16PSK, польз;

Символьная скорость:            1бит/с до 1Mбит/с; Несущая: Синус (макс.200 МГц)

Режим ППРЧ

Полоса 1.5 МГц-250 МГц; Скорость: 1 скачок/с до 12.5 Мскачков/с; Кол-во частот.точек:4096

Режим пачек импульсов

1мкГц-120 МГц, Кол-во импульсов в пачке: 1 до 1 000 000 или бесконечно
