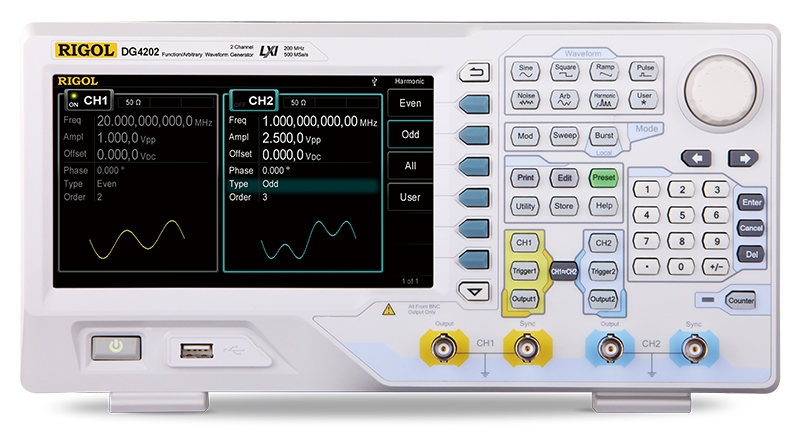

Серия DG4000

Модель

DG4202

DG4162

DG4102

DG4062

Кол-во каналов

2

Максимальная частота

200 МГц

160 МГц

100 МГц

60 МГц

Частота дискретизации

0,5 Гвыборок/с

Форма сигнала

Стандартные

синусоидальный, меандр, пилообразный, импульсный, шумовой, гармоники

Произвольной формы

Sinc, нарастание по экспоненте, убывание по экспоненте, кардиологический, функция Гаусса, гаверсинус, функция Лоренца, двухтональный сигнал, постоянное напряжение(150 типов)

Частотные характеристики

Синус

1 мкГц-200 МГц

1 мкГц-160 МГц

1 мкГц-100 МГц

1 мкГц-60 МГц

Меандр

1 мкГц-60 МГц

1 мкГц-50 МГц

1 мкГц-40 МГц

1 мкГц-25 МГц

Пилообразный

1 мкГц-5 МГц

1 мкГц-4 МГц

1 мкГц-3 МГц

1мкГц-1 МГц

Импульсный

1мкГц-50 МГц

1мкГц-40 МГц

1мкГц-25 МГц

1мкГц-15 МГц

Шумовой

120 МГц

80 МГц

60 МГц

Длина записи

16 к (стд.)

Спектральные характеристики синусоидального сигнала

Коэффициент нелинейных искажений：< 0.1%(10 Гц-20 кГц,0 дБм)

Фазовые шумы：≤ -115 дБн/Гц,10 МГц (0 дБм,10 кГц отстройка)

Меандр.(фронт)

< 8 нс

< 8 нс

< 10 нс

< 12 нс

Джиттер (скз)

≤ 5 МГц: 10*10^-6+500 пс

˃ 5 МГц: 500 пс

Амплитуда выходного сигнала (50 Ω)

≤ 20 МГц: 1 мВ(п-п)-10 В(п-п)

≤ 60 МГц: 1 мВ(п-п)-5 В(п-п)

≤ 120 МГц: 5 мВ(п-п)-2,5 В(п-п)

≤ 200 МГц: 5 мВ(п-п)-1,0 В(п-п)

Тип модуляции

AM, ЧM, ИM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, ШИМ

Режим работы

Непрерывный, Пачка импульсов, Свиппирование, Mодуляция

Режим пачек импульсов

Несущая частота 2 мГц-100 МГц, Кол-во импульсов в пачке：1 до 1 000 000 или бесконечно; тип запуска: внутренний, внешний, вручную
