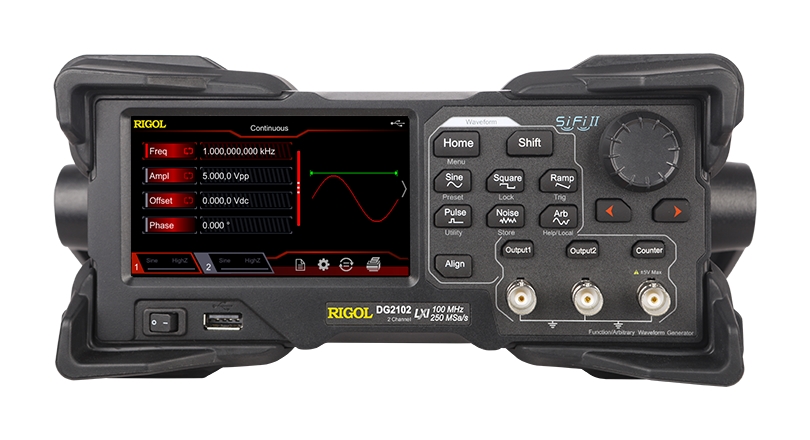

Серия DG2000

Модель

DG2052

DG2072

DG2102

Кол-во каналов

2

Максимальная частота

50 МГц

70 МГц

100 МГц

Частота дискретизации

250 Мвыборок/с

Форма сигнала

Стандартные

синусоидальный, меандр, пилообразный, импульсный, шумовой, гармоники

Произвольной формы

до 160 типов сигналов, включая Sinc, нарастание по экспоненте, убывание по экспоненте, кардиологический, функция Гаусса, гаверсинус, функция Лоренца, двухтональный сигнал, постоянное напряжение Расширенные возможности: PRBS, RS232, редактируемые последовательности

Частотные характеристики

Синус

1 мкГц-50 МГц

1 мкГц-70 МГц

1 мкГц-100 МГц

Меандр

1 мкГц-15 МГц

1 мкГц-20 МГц

1 мкГц-25 МГц

Пилообразный

1 мкГц-1,5 МГц

1 мкГц-1,5 МГц

1мкГц-2 МГц

Импульсный

1мкГц-15 МГц

1мкГц-20 МГц

1мкГц-25 МГц

Произвольной формы

1мкГц-15 МГц

1мкГц-20 МГц

1мкГц-20 МГц

Гармоники

1мкГц-20 МГц

1мкГц-20 МГц

1мкГц-25 МГц

Двухтональный

1мкГц-20 МГц

1мкГц-20 МГц

1мкГц-0 МГц

RS232

Скорость передачи данных: 9600, 14400, 19200, 38400, 57600, 115200, 128000, 230400

PRBS

2 кбит/с-40 Мбит/с

2 кбит/с-50 Мбит/с

2 кбит/с-60 Мбит/с

Последовательность

2 кВыборки/с - 60 Мвыборок/с

Шумовой

100 МГц

Разрядность ЦАП

16 бит

Спектральные характеристики синусоидального сигнала

Коэффициент нелинейных искажений: < 0.075% (10 Гц до 20 кГц, 0 дБм);

Фазовые шумы: < -105 дБн/Гц,10 MГц (0 дБм, 10 кГц отстройка)

Меандр.(фронт)

< 9 нс

Джиттер (скз)

≤ 5 МГц: 2*10^-6+500 пс

˃ 5 МГц: 500 пс

Амплитуда выходного сигнала (50 Ω)

≤ 10 МГц: 1 мВ(п-п)-10 В(п-п)

≤ 30 МГц: 1 мВ(п-п)-5 В(п-п)

≤ 60 МГц: 5 мВ(п-п)-2,5 В(п-п)

˃ 60 МГц: 5 мВ(п-п)-1,0 В(п-п)

Тип модуляции

AM, ЧM, ИM, ASK, FSK, PSK, ШИМ

Режим работы

Непрерывный, Пачка импульсов, Свиппирование, Mодуляция

Режим пачек импульсов

Несущая частота 2 мГц-10 MГц/25 MГц/35 MГц/50 MГц/70 MГц/100 MГц; Кол-во импульсов в пачке

1-1 000 000 или бесконечно; источник запуска: Ручной, внешний, внутренний

Интерфейс

USB Device (задняя панель), USB Host
