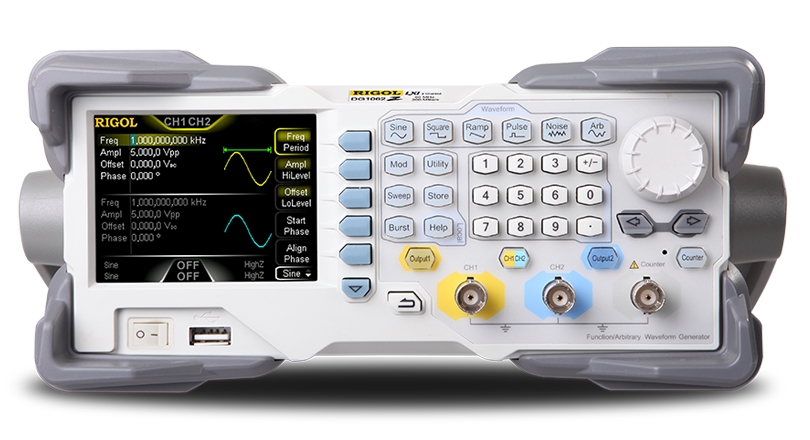

Серия DG1000Z

Модель

DG1062Z

DG1032Z

DG1022Z

Кол-во каналов

2

Максимальная частота

60 МГц

30 МГц

25 МГц

Частота дискретизации

200 Мвыборок/с

Форма сигнала

Стандартные

синус, меандр, пилообразный, импульс, шум, гармоники(до 8-го порядка)

Произвольной формы

до 160 типов сигналов, включая Sinc, нарастание по экспоненте, убывание по экспоненте, кардио, функция Гаусса, гаверсинус, функция Лоренца, двухтональный сигнал, постоянное напряжение

Частотные характеристики

Синус

1 мкГц-60 МГц

1 мкГц-30 МГц

1 мкГц-25 МГц

Меандр

1 мкГц-25 МГц

1 мкГц-25 МГц

1 мкГц-25 МГц

Пилообразный

1 мкГц-1 МГц

1 мкГц-0,5 МГц

1мкГц-0,5 МГц

Импульсный

1мкГц-25 МГц

1мкГц-15 МГц

1мкГц-15 МГц

Произвольной формы

1мкГц-20 МГц

1мкГц-10 МГц

1мкГц-10 МГц

Гармоники

1мкГц-20 МГц

1мкГц-10 МГц

1мкГц-10 МГц

Шумовой

60 МГц

30 МГц

25 МГц

Разрядность ЦАП

14 бит

Спектральные характеристики синусоидального сигнала

Коэффициент нелинейных искажений: <0.075% 10="" -20="" 0="" p="">

Фазовые шумы: < -125 дБн/Гц,10MHz ( 10 кГц отстройка)

Меандр.(фронты)

< 10 нс

Джиттер (скз)

≤ 5 МГц: 2*10^-6+200 пс

˃ 5 МГц: 200 пс

Амплитуда выходного сигнала (50 Ω)

≤ 10 МГц: 1 мВ(п-п)-10 В(п-п)

≤ 30 МГц: 1 мВ(п-п)-5 В(п-п)

≤ 60 МГц: 5 мВ(п-п)-2,5 В(п-п)

Тип модуляции

AM, ЧM, ИM, ASK, FSK, PSK, ШИМ

Режим работы

Непрерывный, Пачка импульсов, Свиппирование, Mодуляция

Режим пачек импульсов

Несущая частота 2 мГц-/25 MГц/30 MГц/60 МГц; Кол-во импульсов в пачке

1-1 000 000 или бесконечно; источник запуска: Ручной, внешний, внутренний

Интерфейс

USB (Device), USB (Host), LAN (LXI-C), USB-GPIB (опция).
