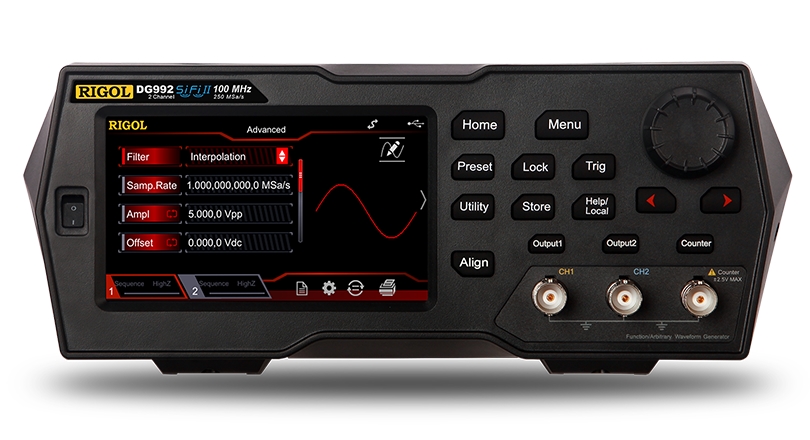

Серия DG900

ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ПОЛНОЕ ТЕХНИЧЕСКОЕ ОПИСАНИЕ НА АНГЛИЙСКОМ

Генератор сигналов произвольной формы серии DG900 объединяет в себе множество функций: генератор сигналов произвольной формы, генератор шума, генератор импульсов, pattern генератор,
генератор гармоник, генератор сигналов с аналоговой и цифровой модуляцией, частотомер. Удобный пользовательский интерфейс ускорит процесс работы

  • Технология SiFi II,позволяющая восстанавливать сигнал без искажений
  • Генератор гармоник до 8-го порядка
  • Частота дискретизации до 250 Мвыборок/с и глубина памяти 16 Мвыборок
  • Дисплей 4,3 дюйма TFT сенсорный
  • Формирование псевдослучайных бинарных последовательностей
  • PRBS,RS-232, редактируемые последовательности данных
  • Бесшумная работа

Модель

DG952

DG972

DG992

Кол-во каналов

2

Максимальная частота

50 МГц

70 МГц

100 МГц

Частота дискретизации

250 Мвыборок/с

Длина записи

16 Мвыборок

Форма сигнала

Стандартные

синусоидальный, меандр, пилообразный, импульсный, шумовой, гармоники, двухтональный

Произвольной формы

до 160 типов сигналов,включая Sinc, нарастание по экспоненте, убывание по экспоненте, кардио, функция Гаусса, гаверсинус, функция Лоренца, двухтональный сигнал, постоянное напряжение



Расширенные возможности

PRBS, RS232, редактируемые последовательности

Частотные характеристики

Синус

1 мкГц-50 МГц

1 мкГц-70 МГц

1 мкГц-100 МГц

Меандр

1 мкГц-15 МГц

1 мкГц-20 МГц

1 мкГц-25 МГц

Пилообразный

1 мкГц-1,5 МГц

1 мкГц-1,5 МГц

1мкГц-2 МГц

Импульсный

1мкГц-15 МГц

1мкГц-20 МГц

1мкГц-25 МГц

Произвольной формы

1мкГц-15 МГц

1мкГц-20 МГц

1мкГц-20 МГц

Гармоники

1мкГц-20 МГц

1мкГц-20 МГц

1мкГц-25 МГц

Двухтональный

1мкГц-20 МГц

1мкГц-20 МГц

1мкГц-20 МГц

RS232

Скорость передачи данных: 9600, 14400, 19200, 38400, 57600, 115200, 128000, 230400

PRBS

2 кбит/с-40 Мбит/с

2 кбит/с-50 Мбит/с

2 кбит/с-60 Мбит/с

Последовательность

2 кВыборки/с - 60 Мвыборок/с

Шумовой

100 МГц

Разрядность ЦАП

16 бит

Спектральные характеристики синусоидального сигнала

Коэффициент нелинейных искажений: < 0.075% (10 Гц до 20 кГц, 0 дБм);

Фазовые шумы: < -105 дБн/Гц,10 MГц (0 дБм, 10 кГц отстройка)

Меандр.(фронт)

< 9 нс

Джиттер (скз)

≤ 5 МГц: 2*10-6+200 пс

˃ 5 МГц: 200 пс

Амплитуда выходного сигнала (50 Ω)

≤ 10 МГц: 1 мВ(п-п)-10 В(п-п)

≤ 30 МГц: 1 мВ(п-п)-5 В(п-п)

≤ 60 МГц: 5 мВ(п-п)-2,5 В(п-п)

˃ 60 МГц: 5 мВ(п-п)-1,0 В(п-п)

Тип модуляции

AM, ЧM, ИM, ASK, FSK, PSK, ШИМ

Режим работы

Непрерывный, Пачка импульсов, Свиппирование, Mодуляция

Режим пачек импульсов

Несущая частота 2 мГц-10 MГц/20 MГц/30 MГц; Кол-во импульсов в пачке

1-1 000 000 или бесконечно; источник запуска: Ручной, внешний, внутренний

Интерфейс

USB Device (задняя панель), USB Host
