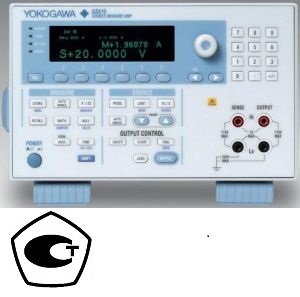

GS610 - высокоточный многофункциональный программируемый источник напряжения/тока, который объединяет в себе функции генерирования и измерения напряжения/тока. Максимальное выходное напряжение и ток составляют 110 В и 3,2 А соответственно. Возможна оценка широкого диапазона основных электрических характеристик, так как GS610 может работать как источник или электронная нагрузка.
|
Основные характеристики:
|
| · Функционирование в качестве источника или электронной нагрузки; |
| · Базовая погрешность воспроизведения напряжения постоянного тока: ± 0,02%; |
| · Выходной сигнал развертки с интервалами до 100 мкс; |
| · Поставляется с набором сигналов развертки (линейные, логарифмические и произвольные); |
| · Сохраняет во внутренней памяти до 65535 точек данных генерирования/измерения сигналов; |
| · Простая работа с файлами, используя функцию внешней памяти через порт USB; |
| · Удаленное управление и FTP, используя функцию веб-сервера (дополнительная функция); |
| · Интерфейсы связи: USB, Ethernet (опция), RS232, GPIB; |
| · Габаритные размеры: 213×132×400 мм; |
· Вес: 7 кг.
|
Функции:
|
Источник сигналов
|
| · Функция: напряжение или ток; |
| · Режим: пост. ток или импульс (длительность импульса: от 100 мкс до 3600 с); |
| · Режим развертки: линейный, логарифмический или программный (до 65535 шагов); |
| · Источник запуска: внешний или внутр. таймеры, мгновенный; |
· Задержка источника: от 1 мкс до 3600 с.
|
Измерение сигналов
|
| · Функция: напряжение, ток, режим омметра; |
| · Источник запуска: внешний или внутр. таймеры, мгновенный; |
| · Задержка измерения: от 1 мкс до 3600 с; |
| · Память данных измерений: до 65535 точек данных; |
| · Среднее значение: блокированное или скользящее среднее (указанный отчет: от 2 до 256); |
| · Операторы: + [сложение], - [вычитание], * [умножение], / [деление], ^ [возведение в степень]; |
· Функции: ABS () [абсолютное значение], EXP (), SQRT() [квадратный корень], LN(), LOG() [логарифм], SIN(), COS(), TAN() [тригонометрические функции], ASIN(), ACOS(), ATAN() [обратные тригонометрические функции], SINH(), COSH(), TANH() [гиперболические функции], RAND() (генерирование случайных чисел).
|
Диапазон генерирования и измерения сигналов
|
| · Разрешение для режима генерирования и измерения составляет 5,5 разрядов. |
| · Диапазон генерирования/измерения напряжения: от 220 мВ до 110 В |
| · Диапазон генерирования/измерения тока: от 20 мкА до 3,2 А |
| · Максимальный выходной ток: |
| ± 3,2 А (при выходном напряжении ±12 В или менее) |
| ± 2 А (при выходном напряжении ±30 В или менее) |
| ± 1 А (при выходном напряжении ±60 В или менее) |
± 0,5 А (при выходном напряжении ±110 В или менее)
|
|
GS610
|
Диапазон/
|
Разрешение
|
нагрузка
|
Погрешность
|
|
Источник
|
Измерение
|
|
- Одноканальный источник с независимой функцией измерения;
- Генерирование сигналов произвольных форм(до 65535 точек):
- качание,
- постоянный уровень и импульсный сигнал;
- Время переходного процесса не более 100 мкс;
- Сохраняет во внутренней памяти до 65535 данных измерения;
- Простая работа с файлами с функцией внешней памяти через порт USB;
- Удаленное управление и FTP, используя функцию веб-сервера (дополнительная функция);
- Интерфейсы связи: USB, Ethernet (опция), RS232, GPIB;
- Габаритные размеры: 213×132×400 мм, вес: 7 кг.
- Другие функции:
- Ограничение по току от 0,1 мкА до 3,2 А с разрешением от 100 пА до 10 мкА в зависимости от диапазона;
- Ограничение по напряжению от 1 мВ до 110 В с разрешением от 1 мкВ до 1 мВ в зависимости от диапазона;
- Усреднение (от 2 до 256 значений);
- Вычисление сопротивления;
- Вычислительные функции: +, -, /, ´, степень, логарифмы, тригонометрические и обратные тригонометрические функции, гиперболические функции и другие.
|
Напряжение
|
±205мВ
|
1мкВ
|
3,2А
|
±(0,0002·U+0,28мВ)
|
±(0,0002·U+ 0,1мВ)
|
|
±2,05В
|
10мкВ
|
3,2А
|
±(0,0002·U+ 0,4 мВ)
|
±(0,0002·U+ 0,2мВ)
|
|
±20,5В
|
0,1мВ
|
2А
|
±(0,0002·U+ 2,8 мВ)
|
±(0,0002·U+ 1 мВ)
|
|
±110В
|
1В
|
0,5А
|
±(0,0002·U+ 28 мВ)
|
±(0,0002·U+ 10 мВ)
|
|
Ток
|
±20мкА
|
100пА
|
110В
|
±(0,0003·I+ 50 нА)
|
±(0,0003·I+ 5 нА)
|
|
±205мкА
|
1нА
|
±(0,0003·I+ 300 нА)
|
±(0,0003·I+ 300нА)
|
|
±2,05мА
|
10нА
|
±(0,0003·I+ 3 мкА)
|
±(0,0003·I+ 3 мкА)
|
|
±20,5мА
|
100нА
|
±(0,0003·I+ 30 мкА)
|
±(0,0003·I+ 30 мкА)
|
|
±205мА
|
1мкА
|
±(0,0003·I+ 0,3 мА)
|
±(0,0003·I+ 0,3 мА)
|
|
±0,5А
|
10мкА
|
±(0,0003·I+ 5 мА)
|
|
|
±1А
|
10мкА
|
60В
|
±(0,0003·I+ 5 мА)
|
|
±2А
|
10мкА
|
30В
|
±(0,0003·I+ 5 мА)
|
|
±3,2А
|
10мкА
|
12В
|
±(0,0003·I+ 5 мА)
|
±(0,0003·I+ 5 мА)
|
|
Информация по выбору: Выбор источников постоянного тока и напряжения.pdf
|
Технические характеристики: Источник программируемый постоянного тока и напряжения GS610.pdf
|
| Дополнительная информация: Применение программируемых источников постоянного тока и напряжения прецизионных.pdf |
|
