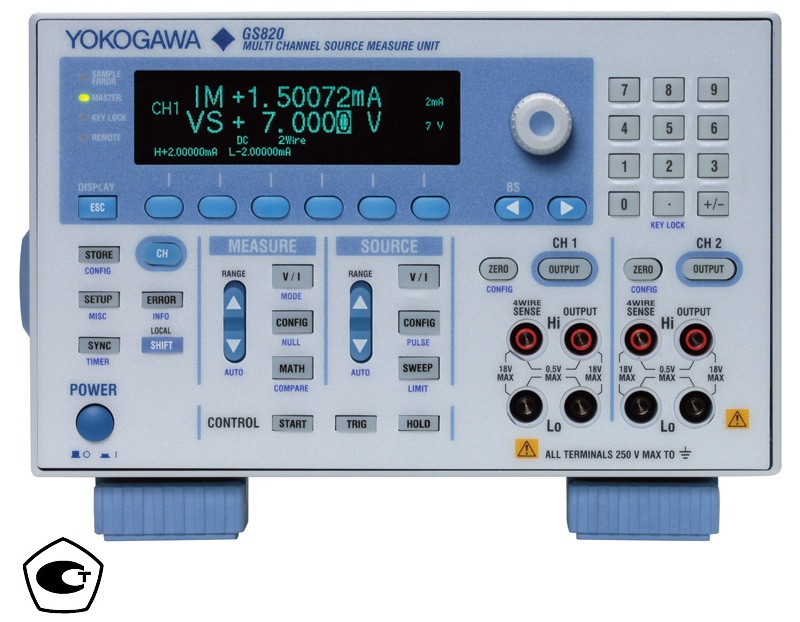

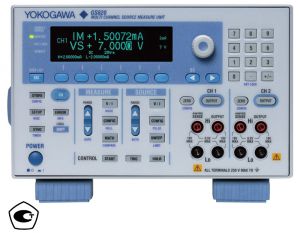

Источник программируемый двухканальный постоянного тока и напряжения GS820

GS820 – Высокоточный и многофункциональный двухканальный программируемый источник напряжения/тока постоянного тока, который объединяет в себе функции генерирования и измерения напряжения/тока.

Основные характеристики:

·         Функция изолированного двухканального генерирования и измерения сигналов;
·         Диапазоны генерирования и измерения: 7 В и 3,2 А или 18 В и 1,2 А;
·         Разрешение по току 200 нА или 1 пА;
·         Генерирование произвольных форм сигналов, состоящих из 100000 точек с интервалами 100 мкс;
·         Расширение каналов через линию синхронизации типа "главный-подчиненный";
·         Высокие скорости тестирования;
·         16-битовые цифровые входы/выходы (модель 765602);
·         Интерфейсы связи: USB, Ethernet, RS232, GPIB;
·         Габаритные размеры: 213×132×450 мм;
·         Вес: 8 кг.

 Функции:

Источник сигналов

·         Функция: напряжение или ток;
·         Режим: пост. ток или импульс (длительность импульса: от 50 мкс до 3600 с);
·         Режим развертки: линейный, логарифмический или программный (до 100000 шагов);
·         Источник запуска: внешний или внутр. таймеры 1 и 2 (период: от 100 мкс до 3600 с);
·         Источник запуска развертки: внешний или внутр. таймеры 1 и 2 (период: от 100 мкс до 3600 с);
·         Задержка источника: от 15 мкс до 3600 с;
·         Характеристики отклика: нормальные или стабильные.

Измерение сигналов

·         Функция: напряжение, ток, авто, режим вольтметра, режим амперметра или режим омметра;
·         Время интеграции: от 0,001 до 0,5 с;
·         Источник запуска: внешний или внутр. таймеры 1 и 2 (период: от 100 мкс до 3600 с);
·         Задержка измерения: от 0 мкс до 3600 с;
·         Память данных измерений: до 100000 точек данных;
·         Среднее значение: скользящее среднее (усредненный отчет: от 2 до 256);
·         Измерение напряжения: двухпроводная или четырехпроводная система;
·         Автоматическая установка нуля: измерение внутреннего нулевого опорного сигнала для каждого измерения и корректировка измеренного значения;
·         Вычисление нуля: вычисление разницы между текущим измеренным значением и определяемым пользователем значением;
·         Определяемое пользователем вычисление: вычисляет определяемые пользователем уравнения в реальном времени
·         Операторы: + [сложение], - [вычитание], * [умножение], / [деление], ^ [возведение в степень], % [процент], | [логическое ИЛИ], & [логическое И], ! [отрицание], < <=> >= == ! = [сравнение], = [замена];
·         Функции: ABS () [абсолютное значение], SQRT() [квадратный корень], LN(), LOG() [логарифм], SIN(), COS(), TAN() [тригонометрические функции], ASIN(), ACOS(), ATAN() [обратные тригонометрические функции], SINH(), COSH(), TANH() [гиперболические функции], RAND() (генерирование случайных чисел), EDGE() [извлечение логического изменения], TRUNC(), FLOOR() [округление до целого], ISINF() [бесконечность], ISNAN [не число];
·         Условный оператор: IF-THEN-ELSE (Если - Тогда - Иначе).

GS820

Диапазон

Разрешение

Нагрузка

Погрешность

Источник

Измерение

-        Двухканальный источник с независимой функ­цией измерения;

-        Генерирование сигналов произвольных форм до 100000 точек, качание, постоянный уровень и импульсный сигнал;

-        Время переходного процесса не более 100 мкс;

-        Расширение каналов через линию синхрониза­ции;

-        Высокие скорости тестирования;

-        16-битовые цифровые входы/выходы (765602);

-        Интерфейсы связи: USB, Ethernet, RS232, GPIB;

-        Габаритные размеры: 213×132×450 мм, вес: 8 кг.

-        Другие функции:

-        Ограничение по току от 10 нА до 3,2А с разреше­нием от 1 пА до 10 мкА в зависимости от диа­пазона;

-        Ограничение по напряжению от 1 мВ до 18 В с разрешением от 1 мкВ до 1мВ в зависимости от диапазона;

-        Сохранение до 100000 данных;

-        Усреднение (от 2 до 256 значений);

-        Вычисление сопротивления;

-       Вычислительные функции: +, -, /, ´, степень, %, !, логика И/ИЛИ, сравнение (< > £ ³), три­гонометрические и обратные тригонометриче­ские функции, гиперболические функции и другие.

Напряжение

±205мВ

1 мкВ

3,2 А

±(0,0002·U+0,25мВ)

±(0,00015·U+0,2мВ)

±2В

10 мкВ

3,2 А

±(0,0002·U+0,4мВ)

±(0,00015·U+0,2мВ)

±18В

1мВ

1,2А

±(0,0002·U+ 2мВ)

±(0,00015·U+ 2мВ)

Ток

 ±200 нА

1 пА

18 В

±(0,0006·I + 3 нА)

±(0,0005·I + 3 нА)

±2 мкА

10 пА

18 В

±(0,0004·I + 3 нА)

±(0,00025·I + 3 нА)

±20 мкА

100пА

18В

±(0,0003·I+ 3 нА)

±(0,00025·I + 4 нА)

±200 мкА

1 нА

18В

±(0,0003·I+ 30 нА)

±(0,0002·I + 40 нА)

±2мА

10 нА

18 В

±(0,0003·I + 250 нА)

±(0,0002·I + 400нА)

±20 мА

100 нА

18В

±(0,0003·I + 2,5мкА)

±(0,0002·I + 4 мкА)

±200 мА

1 мкА

18 В

±(0,0003·I + 25 мкА)

±(0,0002·I+0,07мА)

±1,2 А

10 мкА

18 В

±(0,0005·I + 0,9 мА)

±(0,0003·I+ 0,7 мА)

±3,2 А

10 мкА

7 В

±(0,0005·I + 1,5 мА)

±(0,0005·I + 1 мА)

Информация по выбору: Выбор источников постоянного тока и напряжения.pdf

Технические характеристики: Источник программируемый постоянного тока и напряжения GS820.pdf


Дополнительная информация: Применение программируемых источников постоянного тока и напряжения прецизионных.pdf
