Основные характеристики:
|
| · Функционирование в качестве источника и электронной нагрузки; |
| · Базовая погрешность воспроизведение напряжения постоянного тока: ± 0,016%; |
| · Выходной сигнал развертки с интервалами до 100 мкс; |
| · Сохраняет во внутренней памяти до 10000 точек данных генерирования/измерения сигналов; |
| · Простая работа с файлами, используя функцию внешней памяти через порт USB; |
| · Интерфейсы связи: USB, Ethernet (опция), GPIB; |
| · Габаритные размеры: 213×88×350 мм; |
| · Вес: 5 кг. |
Функции:
|
Источник сигналов
|
| · Функция: напряжение или ток; |
| · Источник запуска: внутренний таймер; |
| · Задержка источника: от 0,1 с до 3600 с. |
Измерение (опция)
|
| · Функция: напряжение, ток; |
| · Источник запуска: внутренний таймер; |
| · Задержка измерения: от 1 с до 3600 с; |
| · Память данных измерений: до 10000 точек данных; |
| · Автоматическая установка нуля: измерение внутреннего нулевого опорного сигнала для каждого измерения и корректировка измеренного значения; |
| · Вычисление нуля: вычисление разницы между текущим измеренным значением и определяемым пользователем значением. |
Диапазон генерирования и измерения сигналов
|
| · Диапазоны напряжения: 10 мВ, 100 мВ, 1 В, 10 В и 30 В. |
| · Макс. выходной ток: ±200 мA (при 1 В, 10 В и 30 В диапазонах) (Высокоточный делитель напряжения используется при 10 мВ и 100 мВ диапазонах) |
| · Диапазоны тока: 1 мA, 10 мA, 100 мA и 200 мA |
· Макс. выходное напряжение: ±30 В
|
|

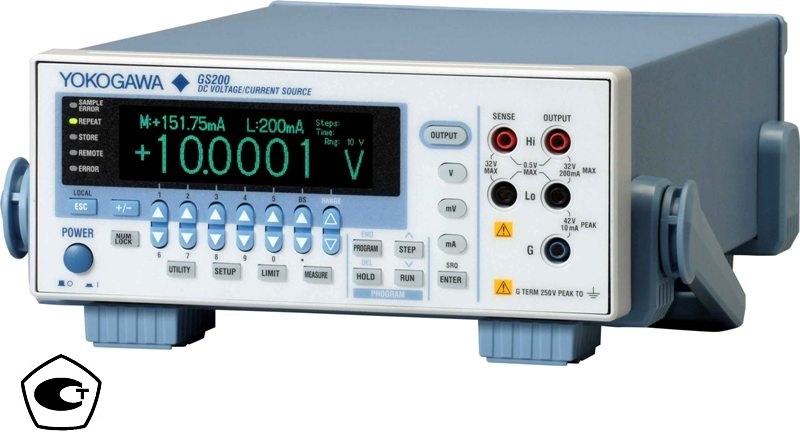

GS200
|
Диапазон
|
Разрешение
|
Нагрузка
|
Погрешность
|
|
- Функционирование в качестве источника и электронной нагрузки;
- Сохранение во внутренней памяти до 10000 данных генерирования/ измерения;
- Простая работа с файлами с функцией внешней памяти через порт USB;
- Интерфейсы связи: USB, Ethernet (опция), GPIB;
- Габаритные размеры - 213×88×350 мм, вес - 5 кг.
- Другие функции:
Ограничение по току от 1 до 200 мА с разрешением;
Ограничение по напряжению от 1 до 30 В с разрешением 1 В;
Автоматическое изменение выходного сигнала с интервалом от 100 мкс.
|
Напряжение
|
±12 мВ
|
0,1 мкВ
|
|
±(0,00025·U +5 мкВ)
|
|
±120 мВ
|
1 мкВ
|
|
±(0,00025·U +10мкВ)
|
|
±1,2 В
|
0,01 мВ
|
200 мА
|
±(0,00016·U +0,12мВ)
|
|
±12 В
|
0,1 мВ
|
200 мА
|
±(0,00016·U+0,24мВ)
|
|
±32 В
|
1 мВ
|
200 мА
|
±(0,00016·U + 0,6 мВ)
|
|
Ток
|
±1,2 мА
|
10 нА
|
30 В
|
±(0,0003·I + 0,1 мкА)
|
|
±12 мА
|
100 нА
|
30 В
|
±(0,0003·I + 0,5 мкА)
|
|
±120 мА
|
1 мкА
|
30 В
|
±(0,0003·I + 5 мкА)
|
|
±200 мА
|
1 мкА
|
30 В
|
±(0,0003·I + 30 мкА)
|
|
Информация по выбору: Выбор источников постоянного тока и напряжения.pdf
|
Технические характеристики: Источник программируемый постоянного тока и напряжения GS200.pdf
|
Дополнительная информация: Применение программируемых источников постоянного тока и напряжения прецизионных.pdf
|
