Мгновенное отображение 2 Гслов (GigaZoom);
|
|
Сбор данных с высокой скоростью и быстрый отклик;
|
|

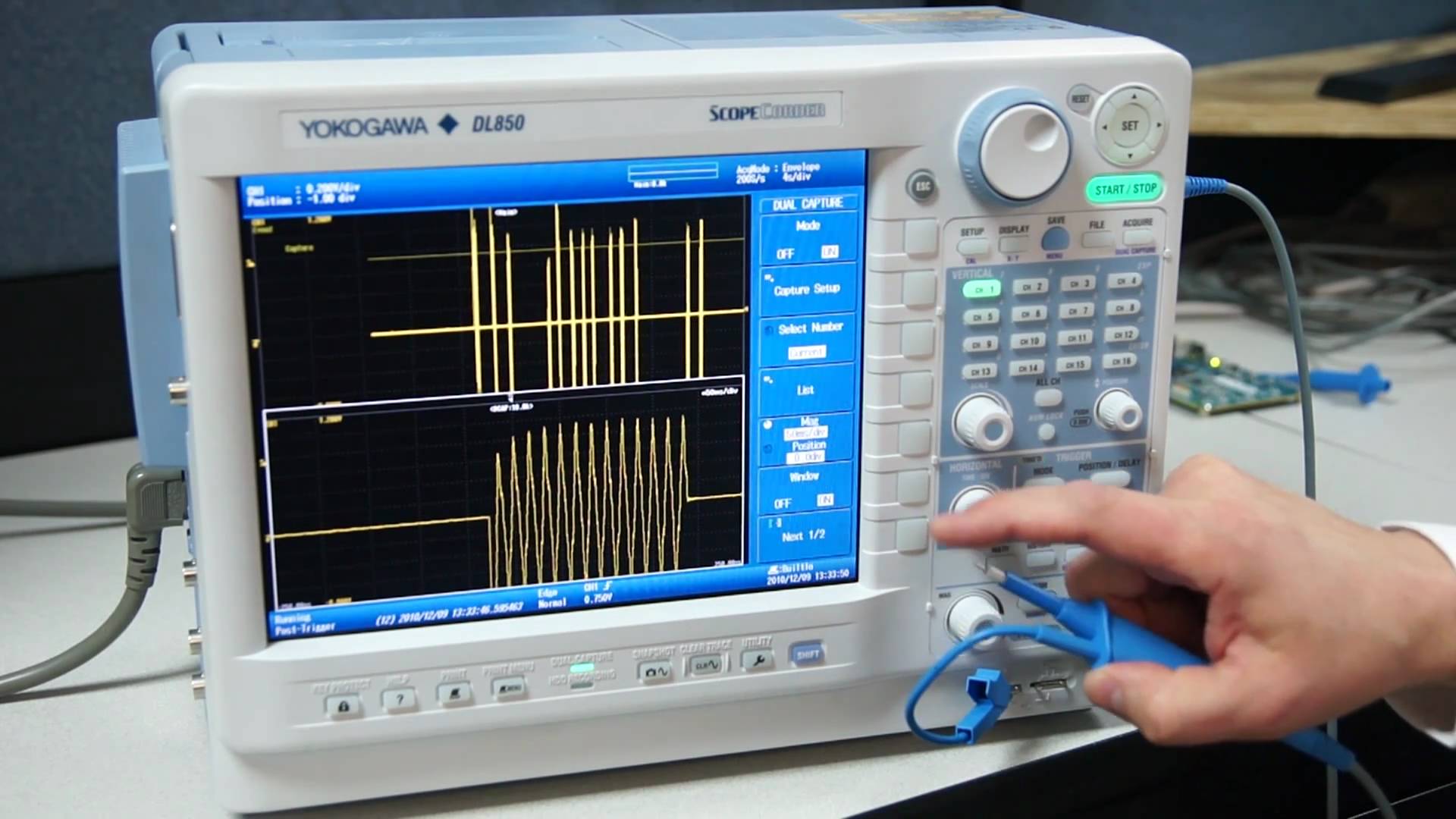

Одновременная высокоскоростная и низкоскоростная регистрация с использованием функции двойного захвата (Dual Capture);
|
|
15 сменных модулей позволяют обеспечить высокоточные измерения с малым уровнем шума, а также обеспечивают возможность измерений различных видов сигналов;
|
|
до 8 каналов цифровой обработки сигнала (опция);
|
|
Большой набор режимов синхронизации для обработки сигналов сложной формы;
|
|
Универсальные функции масштабирования и поиска;
|
|
Функция веб-сервера;
|
|
Пользовательские математические функции;
|
|
GPS-синхронизация (опция).
|

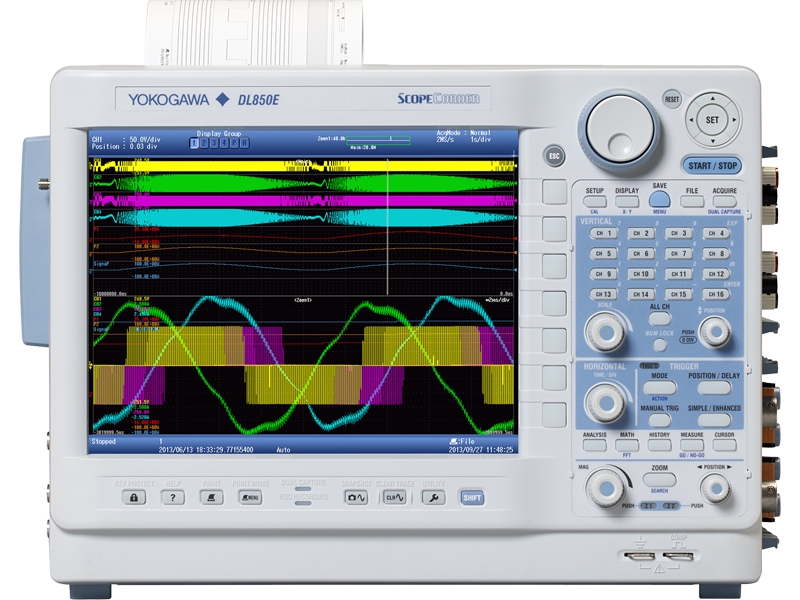

| Описание: DL850E.pdf |
Таблица описания модулей к осциллографу DL850E:
|
|
Модель
|
Входы
|
Частота выборки
(Полоса пропускания)
|
Разрешение
|
Макс. входное напряжение
|
Погрешность
|
Примечание
|
|
Напряжение
|
720211
|
2 изолированных
|
100 Мвыб/с (20 МГц)
|
12 бит
|
200 В
|
±0,5%
|
Высоковольтный, высокоскоростной
|
|
701250
|
2 изолированных
|
10 Мвыб/с (3 МГц)
|
12 бит
|
250 В
|
±0,5%
|
Высокая помехозащищенность
|
|
701251
|
2 изолированных
|
1 Мвыб/с (300 кГц)
|
16 бит
|
140 В
|
±0,25%
|
Высокая чувствительность (1 мВ/дел), низкий уровень шумов (±100 мкВ) и высокая помехозащищенность
|
|
720254
|
4 изолированных
|
1 Мвыб/с (300 кГц)
|
16 бит
|
200В
|
±0,25%
|
Низкий уровень шумов и высокая помехозащищенность
|
|
701255
|
2 неизолированных
|
10 Мвыб/с (3 МГц)
|
12 бит
|
200 В
|
±0,5%
|
Не изолированный вариант модуля 701250
|
|
701267
|
2 изолированных
|
100 квыб/с (40 кГц)
|
16 бит
|
850 В
|
±0,25%
|
Высоковольтный с RMS и высокой помехозащищенностью
|
|
720220
|
16 неизолированных
|
200 квыб/с (5 кГц)
|
16 бит
|
42 В
|
±0,3%
|
16 канальный измеритель напряжения (сканирующего типа)
|
|
Напряжение / Температура
|
701261
|
2 изолированных
|
U: 100 квыб/с (40 кГц)
Т: 500 выб/с (100 Гц)
|
16 бит
0,1 °С
|
42 В
|
±0,25% (U)
|
Термопара (K, E, J, T, L, U, N, R, S, B, W, железо с примесью золота/хромеля)
|
|
701262
|
2 изолированных
|
U: 100 квыб/с (40 кГц)
Т: 500 выб/с (100 Гц)
|
16 бит
0,1 °С
|
42 В
|
±0,25% (U)
|
Термопара (K, E, J, T, L, U, N, R, S, B, W, железо с примесью золота/хромеля) с фильтром защиты от наложения спектров
|
|
701265
|
2 изолированных
|
500 выб/с (100 Гц)
|
16 бит
0,1 °С
|
42 В
|
±0,08% (U)
|
Термопара (K, E, J, T, L, U, N, R, S, B, W, железо с примесью золота/хромеля), высокочувствительный диапазон (0,1 мВ/дел) и низкий уровень помех (±4 мкВ)
|
|
720221 + 701953
|
16 изолированных
|
10 выб/с (600 Гц)
|
16 бит
|
42 В
|
±0,15% (U)
|
Термопара (K, E, J, T, L, U, N, R, S, B, W, железо с примесью золота/хромеля) (сканирующего типа)
|
|
Ускорение
|
701275
|
2 изолированных
|
100 квыб/с (40 кГц)
|
16 бит
|
42 В
|
±0,25% (U) ±0,5%
(Ускорение)
|
Встроенный фильтр защиты от наложения спектров. Поддержка датчиков ускорения со встроенным усилителем
(4 мА/22 В)
|
|
Деформация
|
701270
|
2 изолированных
|
100 квыб/с (20 кГц)
|
16 бит
|
10 В
|
±0,5% (Тензометрия)
|
Тензодатчики типа NDIS. Встроенный источник питания моста 2, 5 и10 В
|
|
701271
|
2 изолированных
|
100 квыб/с (20 кГц)
|
16 бит
|
10 В
|
±0,5% (Тензометрия)
|
Тензодатчики типа DSUB. Встроенный источник питания моста 2, 5 и10 В и шунт CAL
|
|
Частота
|
701281
|
2 изолированных
|
1 Мвыб/с (Разрешающая способность 625 ps)
|
16 бит
|
42 В
|
±0,1%
(Частота)
|
Измерение частоты от 0,01 Гц до 500 кГц. Измеряемые параметры: частота, число оборотов в минуту, период, нагрузка, частота источника питания, интервал, скорость
|
|
Логика
|
720230
|
Неизолированный
8-бит´2порта
|
10 Мвыб/с
|
-
|
Зависит от логического пробника
|
-
|
Совместим с четырьмя видами логических пробников.
(Используется только в DL850/850V)
|
|
CAN
|
720240
|
Изолированный
60 бит´2 порта
|
100 квыб/с
|
-
|
10 В
|
-
|
Данные CAN максимум 32 бита. Только в DL850EV и максимум 2 модуля.
|
|
CAN
LIN
|
720241
|
Изолированный
60 бит´2 порта
|
100 квыб/с
|
-
|
10 В (CAN порт)
18 В (LIN порт)
|
-
|
CAN порт х 1, LIN порт х 1. Только в DL850EV и максимум 2 модуля.
|
|
SENT
|
720243
|
Изолированный
11 бит´2 порта
|
100 квыб/с
|
-
|
42 В
|
-
|
Наблюдение данных по протоколу SAE J2716 в виде осциллограмм
|
|
