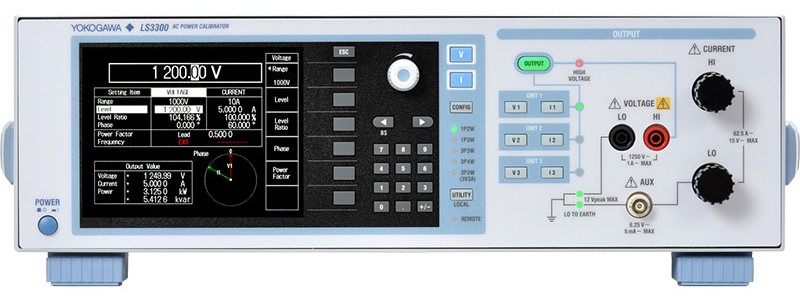

Калибратор переменного тока и напряжения LS3300

$17115,0

  • Высокая точность:
    • базовая погрешность по напряжению  ±0,035%,
    • базовая погрешность по току  ±0,045%.
  • Широкий частотный диапазон: от 40 Гц до 1200 Гц с погрешностью по частоте ± 0,01%.
  • Низкие искажения:
    • менее 0,07% для напряжения,
    • менее 0,18% для тока.
  • Высокая стабильность:

не более ± (0,002% от установленного значения + 0,003% от диапазона) за 1 час.

  • Возможность пошагового линейного изменения частоты, напряжения и тока

от 0% до 120% диапазона.

  • Возможность синхронной работы трех приборов для калибровки трехфазных измерителей мощности или получения больших выходных токов до 180А.
  • Один токовый выход для всех диапазонов.
  •  Интерфейс для связи с компьютером:
    • USB PC,
    • Ethernet RJ-45,
    • GP-IB.

Диапазон

Погрешность

от 10% до 120% диапазона

от 1% до 10% диапазона

50/60 Гц

40 … 400 Гц

0,4 … 1,2 кГц

50/60 Гц

40 … 400 Гц

0,4 … 1,2 кГц

Напряжение

1,00000 В

0,0003·U + 0,05 мВ

0,0005·U + 0,1 мВ

0,001·U + 0,2 мВ

80 мкВ

150 мкВ

300 мкВ

10,0000 В

0,0003·U + 0,5 мВ

0,0005·U + 1 мВ

0,001·U + 2 мВ

0,8 мВ

1,5 мВ

3,0 мВ

30,0000 В

0,0003·U + 1,5 мВ

0,0005·U + 3 мВ

0,001·U + 6 мВ

2,4 мВ

4,5 мВ

12 мВ

100,000 В

0,0003·U + 5 мВ

0,0005·U + 10 мВ

0,001·U + 20 мВ

8 мВ

15 мВ

30 мВ

300,000 В

0,0003·U + 15 мВ

0,0005·U + 30 мВ

0,001·U + 60 мВ

24 мВ

45 мВ

90 мВ

1000,0 В

0,0003·U + 50 мВ

0,0005·U + 0,1 В

0,001·U + 0,2 В

80 мВ

150 мВ

300 мВ



Ток

30,0000 мА

0,0004·I + 1,5 мкА

0,0006·I + 3 мкА

0,0012·I + 6 мкА

2,7 мкА

4,8 мкА

9,6 мкА

100,000 мA

0,0004·I + 5 мкА

0,0006·I + 10 мкА

0,0012·I + 20 мкА

9 мкА

16 мкА

32 мкА

1,00000 A

0,0004·I + 50 мкА

0,0006·I + 0,1 мА

0,0012·I + 0,2 мА

90 мкА

160 мкА

320 мкА

10,0000 A

0,0004·I + 0,5 мА

0,0006·I + 1 мА

0,0012·I + 2 мА

0,9 мА

1,6 мА

3,2 мА

50,00 A

0,0004·I + 2,5 мА

0,0006·I + 5 мА

0,0012·I + 10 мА

4,5 мА

8 мА

16 мА

Широкий диапазон генерируемых токов и напряжений

Напряжение переменного тока: от 10 мВ до 1250 В
Переменный ток: от 0,3 mA до 62,5 A
Частота: от 40 до 1200 Гц



Возможность испытания любого типа приборов для измерения мощности

Калибровка мощности одно и трехфазных измерителей.

Один калибратор LS3300 поддерживает калибровку однофазных устройств по двухпроводной схеме включения (1P2W), а несколько LS3300 позволят калибровать устройства однофазные трехпроводные (1P3W), трехфазные трехпроводные (3P3W) и и трехфазные четырехпроводные (3P4W) Можно калибровать следующие параметры переменный ток/напряжение, активную/реактивную мощьность, коэффициент мощности и фазовый угол.

LS3300 Wiring System Setting 1P2W

Выбор схемы подключения

LS3300 Current Value Setting 1P2W

Установка выходного тока

Синхронизация для  калибровки трехфазных устройств

Настройка и генерация трехфазной мощности

Работу нескольких калибраторов LS3300 AC можно синхронизировать с помощью  BNC кабелей. Причем управлять всеми ими можно через ПК, подключенный к ведущему прибору с помощью USB кабеля. Пользователи могут установить напряжение, ток, мощность, коэффициент мощности, схему включения и фазу с передней панели ведущего прибора и контролировать каждую фазу на его экране.

LS3300 Example Of 1P3W And 3P3W

Пример однофазной 1P3W и трехфазной 3P3W схемы калибровки

LS3300 Example Of 3P3W

Пример трехфазной 3P3W (три тока и три напряжения) и 3P4W схемы калибровки

(1) Выдача сбалансированных трехфазных сигналов

В этом случае, при изменении настроек ведущего прибора соответственно меняются настройки ведомых. Синхронизация позволяет переностить настройки на ведомый прибор. Если произойдет какой-то сбой в работе ведомого прибора, например, перегрузка, то эта информация поступит на ведущий прибор и произойдет отключение выходного сигнала всех приборов.

(2) Выдача разбалансированного трехфазного сигнала

В случае необходимости получения разбалансированного трехфазного сигнала, пользователи устанавливают на ведущем приборе настройки для сбалансированного режима. Затем на ведомых приборах переводят настройку фазы к однофазному режиму и в ручную вводят необходимые значения фазы в каждой из них.

Калибровка вне лаборатории

Калибровочные системы других производителей, использующих систему ведущий / ведомый не позволяют использовать ведомый прибор в однофазном режиме в отсутствии ведущего прибора. Каждый LS3300, напротив, может использоваться как отдельный калибратор для однофазных приборов. А его массо-габаритные характеристики позволят делать это вне лаборатории, на месте эксплуатации поверяемых приборов.

Выходные токи до 180 A

При синхронизации трех калибраторов и параллельном соединении их токовых выходов достигается выходной сигнал в 180 A, при выборе [Hi Current] в меню  Wiring. LS3300 позволяет поверять различные устройства, для которых требуются высокие токи.

LS3300 Current Output To 180A





Support calibration of shunts and DC inputs

Diversification of the calibration equipment by AUX output

A large current sensor used for industrial equipment and a clamp-on power meter used to monitor energy-saving are widely used in the power measurement market. When a clamp-on power meter unit or external current sensor input (voltage output) is calibrated, an AUX terminal is used. The voltage output range of the auxiliary output is  0 to 6.25 V.
Users can select either the 500 mV or 5 V range according to the range of a current sensor input.

LS3300 Diversification By AUX Output

Endless array of features to simplify calibration of power measurement devices

LCD for enhanced viewing capabilities

The LS3300 is equipped with a 5.7-inch color LCD. It shows the wiring and power settings, as well as the phase chart of the generated waveforms, allowing users to quickly and easily view the instrument settings (as seen below). Users are also able to view the unit information such as the serial number, firmware version information, and communication settings in the UTILITY menu.
The values of voltage, current, active power and reactive power specified according to the level, level ratio and power factor are displayed as output values.

LS3300 LCD For Enhanced Viewing

Reduced calibration times

(1) Notification of output stabilization

To improve working efficiency, the LS3300 is equipped with a function for notifying the user that the output is stable. When the STABILIZING indicator disappears from the LCD (two seconds later), it means that the output has stabilized. This reduces time spent working with transient signals that affect measurement accuracy.

LS3300 Stabilizing Indication

Safety features during calibration

(1) High voltage notification

This function notifies users of dangerous high voltage conditions when using high voltage ranges (300 or 1000 V). When the voltage output is set to 150 V or higher, the device beeps intermittently to notify users.

LS3300 High Voltage Notification

(2) Trip detection

If a connected  load  causes the output range to be exceeded, the Yokogawa LS3300 detects the abnormal load conditions to protect itself. This function monitors the error of overcurrent, overvoltage, oscillation, fan malfunction and temperature.

(3) LINE synchronization

The output frequency of this product can be synchronized with commercial power frequency. This feature is useful in verifying interferences from the power source.

(4) Calibration software

The LS3300 calibration software allows a user to automatically run through the quality inspection standards tests for WT series power meters, as well as generate a report indicating PASS/FAIL, tolerance levels, and percentage error

Support for all commonly used communication interfaces

Communication interface

The LS3300 AC Power Calibrator is equipped with USB, Ethernet and GP-IB as standard communication interface to control external devices remotely.

LS3300 Communication Interface
