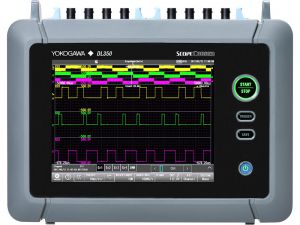

Осциллограф-регистратор DL350

$5891,0

Один компактный прибор для записи переходных процессов и данных измерения разнообразных электрических (ток, напряжение, мощность и др.) и неэлектрических (температура, деформация, вибрация и др.) параметров различных процессов

Прибор DL350 серии ScopeCorder компании Yokogawa предлагает:

Портативность

  • Компактный размер с лист формата A4
  • Длительность работы от встроенного аккумулятора около 3,5 часов
  • Резистивный сенсорный экран
  • Специальный режим упрощающий настройку сбора и записи данных измерения на карту памяти

Мобильность

  • Привязка к данным GPS: широта, долгота, скорость и т.п.
  • Сконструирован для тестирования транспортных средств
  • Запись данных на SD карту памяти

Модульная конструкция

  • Может работать с 19 различными входными модулями
  • До 32 аналоговых входов
  • Частота выборки до 100 Mвыб/с
  • Разрешение до 16 бит

Разнообразные сменные входные модули

С портативным осциллографом-регистратором можно одновременно использовать 2 из 20 типов  входных модулей, чтобы регистрировать до 32 аналоговых сигнала и 16 логических. Типы модулей в соответствии с входным сигналом:

  • Напряжения и тока
  • Выход с датчиков
  • Температура, вибрация/ускорение, деформация, частота
  • Логические сигналы и сигналы шин передачи данных CAN / CAN FD / LIN и SENT

DL350 Noise And Vibration Proof

Может использоваться как система сбора данных или осциллограф с большой длинной записи.

До 20 милиардов измеренных значений на модуль могут быть записаны прямо на SD карту памяти. Это значит, что DL350 может записывать измеренные данные до 50 дней. Для быстро меняющихся сигналов и регистрации переходных процессов, можно использовать внутреннюю память с объемом 100 Mточек на модуль. Этот объем памяти до 10 000 раз больше, чем у других портативных осциллографов или других приборов. Таким образом быстроменяющиеся сигналы могут быть записаны с большей частотой выторки и с большей длительностью записи.

* Необходимо ПО версии не менее 1.20.

Проверка качества питающей сети анализа гармоник, мощности или БПФ

Можно оценить как однофазные, так и трехфазные сети. Дополнительно для сетей с частотой 50 или 60 Гц, можно выполнить анализ гармоник с измерением до 40 гармоники. А с использованием функции БПФ можно выполнить полный спектральный анализ.

DL350 Harmonic Bar Graph
Анализ гармоник (гистограмма)

DL350 FFT Analysi
Анализ с использованием БПФ

Возможность эксплуатации в жестких условиях

Устойчивость к вибрации
Прибор используемый для тестов транспортных средств в реальных условиях или полевых условиях должен обеспечивать надежные измерения. DL350 собран на алюминевом каркасе и имеет резиновый кожух, и устойчив к вибрациям в транспортных средствах согласно японскому стандарту JIS D1601.

Широкий температурный диапазон использования
Даже при использования встроееного аккумулятора, DL350 будет работать при температуре от 0 до 45 градусов. DL350 обеспечивает высокоточные лабораторные измерения в полевых условиях.

Разнообразные функции запуска для выявления проблем

Пользователь может выбрать простой запуск измерения по уровню сигнала или может использовать расширенные возможности прибора по запуску, такие как длительность импульса, период сигнала и запуск по нескольким каналам. Например, запуск по шаблону сигнала (wave window) идеально подходит для конроля сети питания переменного тока, где возможны провалы и выбросы напряжения,  уход частоты  и т.п.. Прибор позволит легко зарегистрировать их (доступно для сигналов частотой от 40 до 1000 Гц).

DL350 может без участия оператора сохранить записанный сигнал в файл или послать уведомление на электронную почту при запуске измерения по определенным условиям.

DL350 Trigger
